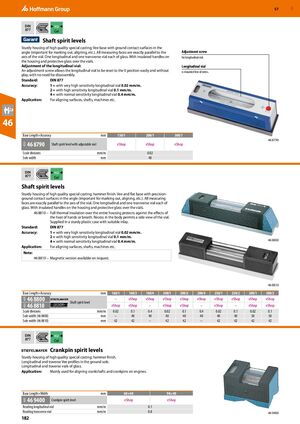

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 182
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Уровни для валов
Прочный корпус из высокопрочного специального сплава; V-образное основание с обработанными контактными поверхностями в углу (важно для разметки, регулировки и т. д.). Все измерительные поверхности точно параллельны оси капсулы. По одной продольной и поперечной капсуле каждая из стекла. С изолированными рукоятками на корпусе и защитным стеклом над капсулами.
Регулировка продольной капсулы: Регулировочный винт позволяет легко и без люфта восстановить продольную капсулу в положение 0 без необходимости разборки.
Стандарт: DIN 877
Точность: 1 = с очень высокой чувствительностью продольная капсула 0,02 мм/м. 2 = с высокой чувствительностью продольная капсула 0,1 мм/м. 4 = с нормальной чувствительностью продольная капсула 0,4 мм/м.
Применение: Для регулировки поверхностей, валов, машин и т. д.
| Длина основания × точность | мм | 150/1 | 200/1 | 300/1 |
| 46 8790 | Уровень для вала с регулируемой капсулой | |||
| Деления шкалы | мм/м | 0,02 | ||
| Ширина основания | мм | 40 | ||
Уровни для валов
Прочный корпус из высокопрочного специального сплава; молотковая отделка. V-образное и плоское основание с прецизионно обработанными контактными поверхностями в углу (важно для разметки, регулировки и т. д.). Все измерительные поверхности точно параллельны оси капсулы. По одной продольной и поперечной капсуле каждая из стекла. С изолированными рукоятками на корпусе и защитным стеклом над капсулами.
46 8810 – Полная термоизоляция по всему корпусу защищает от воздействия тепла рук или дыхания. Углубление в корпусе позволяет боковой обзор капсулы. Поставляется в прочном пластиковом кейсе с подходящей вставкой.
Стандарт: DIN 877
Точность: 1 = с очень высокой чувствительностью продольная капсула 0,02 мм/м. 2 = с высокой чувствительностью продольная капсула 0,1 мм/м. 4 = с нормальной чувствительностью продольная капсула 0,4 мм/м.
Применение: Для регулировки поверхностей, валов, машин и т. д.
Примечание: Магнитная версия 46 8810 доступна по запросу.
| Длина основания × точность | мм | 160/1 | 160/2 | 160/4 | 200/1 | 200/2 | 200/4 | 250/1 | 250/2 | 300/1 | 300/2 |
| 46 8800 | – | Уровень для вала | |||||||||
| 46 8810 | Уровень для вала | ||||||||||
| Деления шкалы | мм/м | 0,02 | 0,1 | 0,4 | 0,02 | 0,1 | 0,4 | 0,02 | 0,1 | 0,02 | 0,1 |
| Ширина основания (46 8800) | мм | – | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | |
| Ширина основания (46 8810) | мм | 42 | 42 | – | 42 | 42 | – | 42 | 42 | 42 | 42 |
Уровни для шатунных пальцев
Прочный корпус из высокопрочного специального сплава; молотковая отделка. Продольные и поперечные V-образные профили в обработанном основании. Продольная и поперечная капсулы из стекла. Применение: в основном используется для регулировки коленчатых валов и шатунных пальцев двигателей.
| Длина основания × ширина | мм | 60×40 | 90×40 |
| 46 9400 | Уровень для шатунного пальца | ||
| Чтение продольной капсулы | мм/м | 0,1 | |
| Чтение поперечной капсулы | мм/м | 0,8 | |
