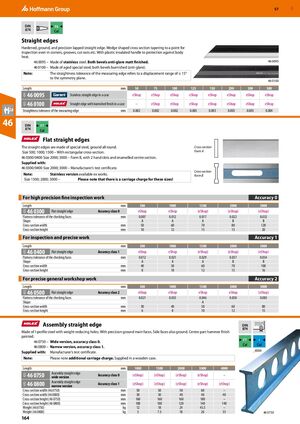

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 164
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Проверочные линейки
Закаленная, шлифованная и прецизионно полированная проверочная линейка. Клиновидный профиль, сужающийся к острию для проверки даже в углах, канавках, пазах и т.д. С пластиковой изолированной рукояткой для защиты от тепла тела.
46 0095 – Изготовлена из нержавеющей стали. Обе фаски имеют матовую противобликовую отделку.
46 0100 – Изготовлена из состаренной специальной стали, обе фаски полированы (противобликовые).
Примечание: Допуск прямолинейности измерительного ребра относится к диапазону смещения ± 15° от плоскости симметрии.
| Модель | Наименование | Длина, мм | Допуск прямолинейности, мм |
|---|---|---|---|
| 46 0095 | Проверочная линейка из нержавейки в футляре | 50, 75, 100, 125, 150, 200, 300, 500 | 0,002–0,004 |
| 46 0100 | Проверочная линейка с полированной отделкой в футляре | 50, 75, 100, 125, 150, 200, 300, 500 | 0,002–0,004 |
Плоские проверочные линейки
Проверочные линейки изготовлены из специальной стали, шлифованы со всех сторон.
Размеры 500; 1000; 1500: С прямоугольным сечением. Форма A
Размеры 2000; 3000: Форма B, с 2 ручками для хвата и эмалированной центральной частью.
Комплектация (размеры 2000; 3000): Сертификат производителя.
Примечание: Версия из нержавейки доступна прямо с завода. Размеры 1500; 2000; 3000 – обратите внимание на дополнительную плату за доставку!
Для высокоточных тонких работ по проверке (класс точности 0)
| Длина, мм | Допуск плоскостности, мм | Форма | Ширина сечения, мм | Высота сечения, мм |
|---|---|---|---|---|
| 500, 1000, 1500, 2000, 3000 | 0,007–0,032 | A, A, A, B, B | 50, 60, 70, 80, 120 | 10, 12, 15, 15, 20 |
Для проверки и точной работы (класс точности 1)
| Длина, мм | Допуск плоскостности, мм | Форма | Ширина сечения, мм | Высота сечения, мм |
|---|---|---|---|---|
| 500, 1000, 1500, 2000, 3000 | 0,012–0,054 | A, A, A, B, B | 40, 50, 60, 70, 100 | 8, 10, 12, 15, 16 |
Для точной общей мастерской работы (класс точности 2)
| Длина, мм | Допуск плоскостности, мм | Форма | Ширина сечения, мм | Высота сечения, мм |
|---|---|---|---|---|
| 500, 1000, 1500, 2000, 3000 | 0,021–0,083 | –, –, A, –, – | 30, 40, 50, 60, 80 | 6, 8, 10, 12, 15 |
Сборная проверочная линейка
Изготовлена из стали с I-профилем и отверстиями для снижения веса. С прецизионно шлифованными основными поверхностями. Боковые поверхности также шлифованы. Центральная часть окрашена молотковой краской.
46 0750 – Широкая версия, класс точности 0.
46 0800 – Узкая версия, класс точности 1.
Комплектация: Сертификат производителя.
Примечание: Обратите внимание на дополнительную плату за доставку. Поставляется в деревянном ящике.
| Модель | Наименование | Длина 1000, мм | Длина 1500, мм | Длина 2000, мм | Длина 3000, мм | Длина 4000, мм |
|---|---|---|---|---|---|---|
| 46 0750 | Сборная проверочная линейка, широкая версия, класс точности 0 | – | – | – | – | – |
| 46 0800 | Сборная проверочная линейка, узкая версия, класс точности 1 | – | – | – | – | – |
| Ширина сечения (46 0750), мм | 50 | 50 | 50 | 60 | – | |
| Ширина сечения (46 0800), мм | 30 | 30 | 40 | 40 | 40 | |
| Высота сечения (46 0750), мм | 160 | 160 | 160 | 180 | – | |
| Высота сечения (46 0800), мм | 100 | 100 | 120 | 140 | 140 | |
| Масса (46 0750), кг | 12 | 18 | 24 | 45,5 | – | |
| Масса (46 0800), кг | 5 | 7,5 | 18 | 26 | 35 | |
