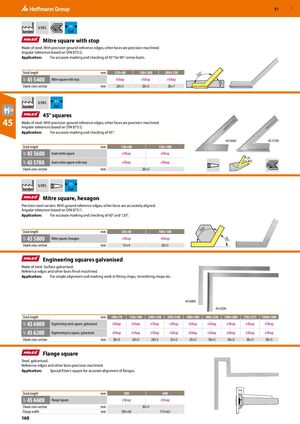

Митровый квадрат с упором

Изготовлено из стали. С точно шлифованными опорными кромками; остальные поверхности точно механически обработаны. Угловые допуски основаны на DIN 875/2.

Применение: для точной разметки и проверки углов 45° для 90° стыков углов.

Длина держателя мм 120×80 150×100 200×130

45 5400 Митровый квадрат с упором

Сечение державки мм 20×5 20×5 30×7

Квадраты под углом 45°

Изготовлено из стали. С точно шлифованными опорными кромками; остальные поверхности точно механически обработаны. Угловые допуски основаны на DIN 875/2.

Применение: для точной разметки и проверки углов 45°.

Длина держателя мм 120×80 150×100

45 5600 Острый митровый квадрат

45 5700 Острый митровый квадрат с упором

Сечение державки мм 20×5

Митровый квадрат, шестигранник

Версия точной стали. С шлифованными опорными кромками; остальные поверхности точно выровнены. Угловые допуски основаны на DIN 875/1.

Применение: для точной разметки и проверки углов 60° и 120°.

Длина держателя мм 50×50 100×100

45 5800 Митровый квадрат, шестигранник

Сечение державки мм 15×4 20×5

Инженерные квадраты оцинкованные

Изготовлено из стали. Поверхность оцинкована. Опорные кромки и остальные поверхности окончательно обработаны.

Применение: для простого выравнивания и разметки в слесарных цехах, жестяницких мастерских и т.д.

Длина держателя мм 100×70 150×100 200×130 250×160 300×180 400×230 500×280 750×375 1000×500

45 6000 Инженерный угольник, оцинкованный

45 6200 Инженерный испытательный угольник, оцинкованный

Сечение державки мм 20×5 20×5 20×5 25×5 25×5 30×5 30×5 30×5 30×5

Фланцевый квадрат

Сталь, оцинкованная. Опорные кромки и остальные поверхности точно механически обработаны.

Применение: специальный квадрат слесаря для точного выравнивания фланцев.

Длина держателя мм 300 400

45 6600 Фланцевый квадрат

Сечение державки мм 30×5
Ширина фланца мм 105×65 115×65
