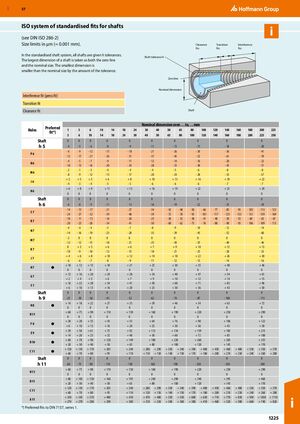

Система ISO стандартизированных посадок для валов

(см. DIN ISO 286-2)

Предельные размеры в мкм (= 0,001 мм).

В стандартизированной системе валов все валы имеют допуск h. Наибольший размер вала принимается как нулевая линия и номинальный размер. Наименьший размер меньше номинального размера на величину допуска.

Посадка с натягом (прессовая посадка) Переходная посадка Зазорная посадка
Нулевая линия Номинальный размер
Вал
Номинальный размер свыше…до…мм
Отверстия Рекомендуемая посадка*) 1–3 3–6 6–10 10–14 14–18 18–24 24–30 30–40 40–50 50–65 65–80 80–100 100–120 120–140 140–160 160–180 180–200 200–225 225–250
Вал h5 0
-4		 0
-5		 0
-6		 0
-8		 0
-9		 0
-11		 0
-13		 0
-15		 0
-18		 0
-20
P6 -6
-12		 -9
-17		 -12
-21		 -15
-26		 -18
-31		 -21
-37		 -26
-45		 -30
-52		 -36
-61		 -41
-70
N6 -4
-10		 -5
-13		 -7
-16		 -9
-20		 -11
-24		 -12
-28		 -14
-33		 -16
-38		 -20
-45		 -22
-51
M6 -2
-8		 -1
-9		 -3
-12		 -4
-15		 -4
-17		 -4
-20		 -5
-24		 -6
-28		 -8
-33		 -8
-37
J6 +2
-4		 +5
-3		 +5
-4		 +6
-5		 +8
-5		 +10
-6		 +13
-6		 +16
-6		 +18
-7		 +22
-7
H6 ● +6
0		 +8
0		 +9
0		 +11
0		 +13
0		 +16
0		 +19
0		 +22
0		 +25
0		 +29
0
Вал h6 0
-6		 0
-8		 0
-9		 0
-11		 0
-13		 0
-16		 0
-19		 0
-22		 0
-25		 0
-29
S7 -14
-24		 -15
-27		 -17
-32		 -21
-39		 -27
-48		 -34
-59		 -42
-72		 -48
-78		 -58
-93		 -66
-101		 -77
-117		 -85
-125		 -93
-133		 -105
-151		 -113
-159		 -123
-169
R7 -10
-20		 -11
-23		 -13
-28		 -16
-34		 -20
-41		 -25
-50		 -30
-60		 -32
-62		 -38
-73		 -41
-76		 -48
-88		 -50
-90		 -53
-93		 -60
-106		 -63
-109		 -67
-113
N7 -4
-14		 -4
-16		 -4
-19		 -5
-23		 -7
-28		 -8
-33		 -9
-39		 -10
-45		 -12
-52		 -14
-60
M7 -2
-12		 0
-12		 0
-15		 0
-18		 0
-21		 0
-25		 0
-30		 0
-35		 0
-40		 0
-46
K7 0
-10		 +3
-9		 +5
-10		 +6
-12		 +6
-15		 +7
-18		 +9
-21		 +10
-25		 +12
-28		 +13
-33
J7 +4
-6		 +6
-6		 +8
-7		 +10
-8		 +12
-9		 +14
-11		 +18
-12		 +22
-13		 +26
-14		 +30
-16
H7 ● +10
0		 +12
0		 +15
0		 +18
0		 +21
0		 +25
0		 +30
0		 +35
0		 +40
0		 +46
0
G7 +12
+2		 +16
+4		 +20
+5		 +24
+6		 +28
+7		 +34
+9		 +40
+10		 +47
+12		 +54
+14		 +61
+15
F7 +16
+6		 +22
+10		 +28
+13		 +34
+16		 +41
+20		 +50
+25		 +60
+30		 +71
+36		 +83
+43		 +96
+50
Вал h9 0
-25		 0
-30		 0
-36		 0
-43		 0
-52		 0
-62		 0
-74		 0
-87		 0
-100		 0
-115
H8 ● +14
0		 +18
0		 +22
0		 +27
0		 +33
0		 +39
0		 +46
0		 +54
0		 +63
0		 +72
0
H11 +60
0		 +75
0		 +90
0		 +110
0		 +130
0		 +160
0		 +190
0		 +220
0		 +250
0		 +290
0
F8 ● +20
+6		 +28
+10		 +35
+13		 +43
+16		 +53
+20		 +64
+25		 +76
+30		 +90
+36		 +106
+43		 +122
+50
E9 ● +39
+14		 +50
+20		 +61
+25		 +75
+32		 +92
+40		 +112
+50		 +134
+60		 +159
+72		 +185
+85		 +215
+100
D10 ● +60
+20		 +78
+30		 +98
+40		 +120
+50		 +149
+65		 +180
+80		 +220
+100		 +260
+120		 +305
+145		 +355
+170
C11 ● +120
+60		 +145
+70		 +170
+80		 +205
+95		 +240
+110		 +280
+110
+290
+130		 +330
+140
+340
+150		 +390
+170
+400
+180		 +450
+200
+460
+210		 +480
+230
+530
+240
+550
+260		 +570
+280
Вал h11 0
-60		 0
-75		 0
-90		 0
-110		 0
-130		 0
-160		 0
-190		 0
-220		 0
-250		 0
-290
H11 +60
0		 +75
0		 +90
0		 +110
0		 +130
0		 +160
0		 +190
0		 +220
0		 +250
0		 +290
0
D11 +80
+20		 +105
+30		 +130
+40		 +160
+50		 +195
+65		 +240
+80		 +290
+100		 +340
+120		 +395
+145		 +460
+170
C11 +120
+60		 +145
+70		 +170
+80		 +205
+95		 +240
+110		 +280
+120
+290
+130		 +330
+140
+340
+150		 +390
+170
+400
+180		 +450
+200
+460
+210		 +480
+230
+530
+240
+550
+260		 +570
+280
A11 +330
+270		 +345
+270		 +370
+280		 +400
+290		 +430
+300		 +470
+310
+480
+320		 +530
+340
+550
+360		 +600
+380
+630
+410		 +710
+460
+770
+520		 +830
+580
+950
+660
+1030
+740		 +1110
+820

*) Рекомендуемые посадки согласно DIN 7157, серия 1.
