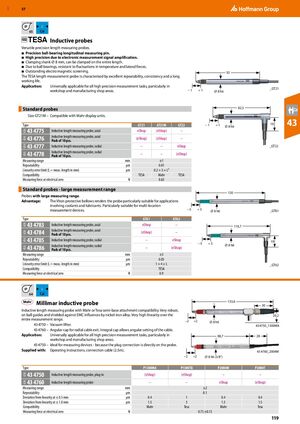

Индуктивные датчики
Универсальные прецизионные щупы для измерения длины.
- Прецизионный измерительный стержень с шариковыми подшипниками.
- Высокая точность благодаря электронному усилению сигнала измерения.
- Зажимной хвостовик ⌀ 8 мм, может быть зажат по всей длине.
- Благодаря шариковым подшипникам устойчив к колебаниям температуры и боковым усилиям.
- Превосходная электромагнитная экранировка.
Прецизионный щуп TESA характеризуется отличной повторяемостью, стабильностью и длительным сроком службы.
Применение: универсально применимы для всех высокоточных измерительных задач, особенно в цехах и производственных помещениях.
Стандартные датчики
Размер GT21M – совместимы с блоками индикации Mahr.
| Тип | GT21 | GT21M | GT22 |
|---|---|---|---|
| 43 4775 | Индуктивный датчик длины, осевой | eShop | – |
| eShop | (eShop) | ||
| 43 4776 | Индуктивный датчик длины, осевой, упаковка 10 шт. | (eShop) | – |
| (eShop) | |||
| 43 4777 | Индуктивный датчик длины, радиальный | – | eShop |
| 43 4778 | Индуктивный датчик длины, радиальный, упаковка 10 шт. | – | (eShop) |
| Диапазон измерения | ±1 мм | ||
| Повторяемость | 0,01 мкм | ||
| Предел ошибки линейности (L = длина измерения в мм) | 0,2 + 3 × L³ мкм | ||
| Совместимость | TESA | Mahr | TESA |
| Измеряющее усилие в нулевой точке | 0,63 N | ||
Стандартные датчики – большой диапазон измерения
Датчики с большим диапазоном измерения.
Преимущество: защитные гофры из Viton делают датчик особенно подходящим для применения с охлаждающими жидкостями и смазками. Особенно подходит для многопозиционных измерительных устройств.
| Тип | GT61 | GT62 |
|---|---|---|
| 43 4783 | Индуктивный датчик длины, осевой | – |
| eShop | ||
| 43 4784 | Индуктивный датчик длины, осевой, упаковка 10 шт. | – |
| (eShop) | ||
| 43 4785 | Индуктивный датчик длины, радиальный | eShop |
| 43 4786 | Индуктивный датчик длины, радиальный, упаковка 10 шт. | (eShop) |
| Диапазон измерения | ±5 мм | |
| Повторяемость | 0,05 мкм | |
| Предел ошибки линейности (L = длина измерения в мм) | 1+4×L мкм | |
| Совместимость | TESA | |
| Измеряющее усилие в нулевой точке | 0,9 N | |
Индуктивный датчик Millimar
Индуктивный датчик длины с совместимостью крепления Mahr или Tesa. Очень надежен, на шариковых направляющих и защищен от электромагнитных помех никель-железным сплавом. Очень высокая линейность по всему диапазону измерения.
- 43 4750 – Вакуумный подъемник.
- 43 4760 – Угловая крышка для радиального выхода кабеля. Интегральная крышка обеспечивает угловую регулировку кабеля.
Применение: универсально применимы для всех высокоточных измерительных задач, особенно в цехах и производственных помещениях.
Идеален для измерительных устройств – поскольку штепсельное соединение находится прямо на датчике.
Поставляется с: инструкции по эксплуатации, кабель подключения (2,5 м).
| Тип | P1300MA | P1300TA | P2004M | P2004T | |
|---|---|---|---|---|---|
| 43 4750 | Индуктивный датчик длины, штепсельного типа | (eShop) | (eShop) | – | – |
| 43 4760 | Индуктивный датчик длины | – | – | eShop | (eShop) |
| Диапазон измерения | ±2 мм | ||||
| Повторяемость | 0,1 мкм | ||||
| Отклонение от линейности при ± 0,5 мм | 0,4 | 1 | 0,4 | 0,4 мкм | |
| Отклонение от линейности при ± 1,0 мм | 1,5 | 3 | 1,5 | 1,5 мкм | |
| Совместимость | Mahr | Tesa | Mahr | Tesa | |
| Измеряющее усилие в нулевой точке | 0,75 ±0,15 N | ||||
