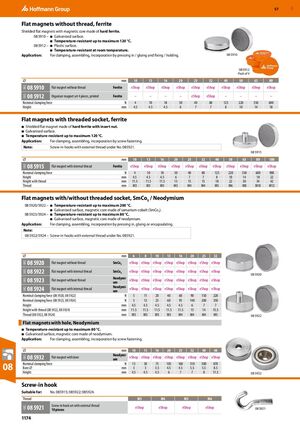

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 1174
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Плоские магниты без резьбы, ферритовые
Экранированные плоские магниты с магнитным сердечником из жесткого феррита
- 08 5910 – Оцинкованная поверхность. Термостойкие до максимум 120 °C.
- 08 5912 – Пластиковая поверхность. Термостойкие при комнатной температуре.
Применение: Для зажима, сборки, встраивания путем запрессовки / приклеивания и крепления / удержания.
| Диаметр, мм | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
| 08 5910 08Q | Плоский магнит без резьбы | |||||||||
| Ферритовый eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop | ||||||||||
| 08 5912 08Q | Набор магнитов организатора из 4 штук, печать | |||||||||
| Ферритовый – – – – eShop eShop – – – – | ||||||||||
| Номинальная сила зажима, N | 4 | 10 | 18 | 30 | 40 | 80 | 125 | 220 | 350 | 600 |
| Высота, мм | 4.5 | 4.5 | 4.5 | 6 | 7 | 7 | 8 | 10 | 14 | 18 |
Плоские магниты с внутренней резьбой, ферритовые
Экранированный плоский магнит из жесткого феррита с встроенной гайкой
- Оцинкованная поверхность.
- Термостойкие до максимум 120 °C.
Применение: Для зажима, сборки, встраивания с помощью винтового крепления.
Примечание: Ввинчиваемые крючки с внешней резьбой под No. 085921.
| Диаметр, мм | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 08 5915 08Q | Плоский магнит с внутренней резьбой | ||||||||||
| Ферритовый eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop | |||||||||||
| Номинальная сила зажима, N | 4 | 10 | 18 | 30 | 40 | 80 | 125 | 220 | 350 | 600 | 900 |
| Высота, мм | 4.5 | 4.5 | 4.5 | 6 | 7 | 7 | 8 | 10 | 14 | 18 | 22 |
| Высота с резьбой, мм | 11.5 | 11.5 | 11.5 | 13 | 15 | 15 | 18 | 22 | 30 | 34 | 42 |
| Резьба, мм | M3 | M3 | M3 | M3 | M4 | M4 | M5 | M6 | M8 | M10 | M12 |
Плоские магниты с/без внутренней резьбы, SmCo5 / Неодим
- 08 5920/5922 – Термостойкие до максимум 200 °C. Оцинкованная поверхность, магнитный сердечник из самария-кобальта (SmCo5).
- 08 5923/5924 – Термостойкие до максимум 80 °C. Оцинкованная поверхность, магнитный сердечник из неодима.
Применение: Для зажима, сборки, встраивания путем запрессовки, приклеивания или инкапсуляции.
Примечание: 08 5922/5924 – Ввинчиваемые крючки с внешней резьбой под No. 085921.
| Диаметр, мм | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 32 |
| 08 5920 08Q | Плоский магнит без резьбы | |||||||
| SmCo5 eShop eShop eShop eShop eShop eShop eShop eShop | ||||||||
| 08 5922 08Q | Плоский магнит с внутренней резьбой | |||||||
| SmCo5 eShop eShop eShop eShop eShop eShop eShop eShop | ||||||||
| 08 5923 08Q | Плоский магнит без резьбы | |||||||
| Неодим eShop eShop eShop eShop eShop eShop eShop eShop | ||||||||
| 08 5924 08Q | Плоский магнит с внутренней резьбой | |||||||
| Неодим eShop eShop eShop eShop eShop eShop eShop eShop | ||||||||
| Номинальная сила зажима (08 5920, 08 5922), N | 5 | 11 | 20 | 40 | 60 | 90 | 150 | 220 |
| Номинальная сила зажима (08 5923, 08 5924), N | 5 | 13 | 25 | 60 | 95 | 140 | 200 | 350 |
| Высота, мм | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 6 | 7 | 7 |
| Высота с резьбой (08 5922, 08 5924), мм | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 13 | 14 | 15.5 |
| Резьба (08 5922, 08 5924), мм | M3 | M3 | M3 | M3 | M4 | M4 | M4 | M5 |
| 08 5922 | ||||||||
Плоские магниты с отверстием, Неодим
- Термостойкие до максимум 80 °C.
- Оцинкованная поверхность, магнитный сердечник из неодима.
Применение: Для зажима, сборки, встраивания с помощью винтового крепления.
| Диаметр, мм | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 48 |
| 08 5932 08Q | Плоский магнит с отверстием | |||||||
| Неодим eShop eShop eShop eShop eShop eShop eShop eShop | ||||||||
| Номинальная сила зажима, N | 13 | 30 | 75 | 105 | 160 | 310 | 500 | 870 |
| Диаметр отверстия, мм | 3 | 3 | 3.5 | 4.5 | 4.5 | 5.5 | 5.5 | 8.5 |
| Высота, мм | 4.5 | 4.5 | 4.5 | 6 | 7 | 7 | 8 | 11.5 |
| 08 5932 | ||||||||
Ввинчиваемый крючок
Подходит для: No. 085915; 085922; 085924.
| Резьба | M3 | M4 | M5 | M6 |
| 08 5921 08Q | Набор ввинчиваемых крючков с внешней резьбой | |||
| eShop eShop eShop eShop | ||||
| 10 штук | ||||
| 08 5921 | ||||
