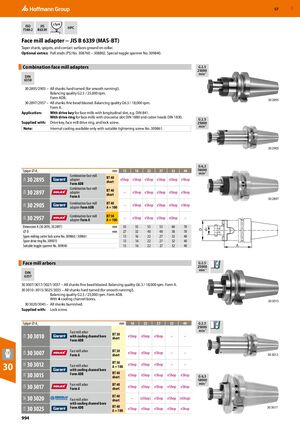

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 994

Предыдущая страница Следующая страница

Навигация

Адаптер торцевой фрезы − JIS B 6339 (MAS-BT)

Конический хвостовик, цапфы и контактные поверхности шлифованы на воротнике.

Дополнительно: Вспомогательные штифты (PS) № 308760 − 308802. Специальный откидной ключ № 309840.

Комбинированные адаптеры торцевой фрезы

Модель 30 2895/2905 – Все хвостовики закаленные повороты (для гладкого вращения!). Класс балансировки G2.5 / 25 000 об/мин. Форма ADB.

Модель 30 2897/2957 – Все хвостовики с тонкой дробеструйной обработкой. Класс балансировки G6.3 / 18 000 об/мин. Форма A.

Применение: С приводным штифтом для торцевых фрез с продольной щелью, например DIN 841. С приводным кольцом для торцевых фрез с поперечной щелью DIN 1880 и головок фрез DIN 1830.

Комплектация: Приводной штифт, приводное кольцо торцевой фрезы и стопорный винт.

Примечание: Внутреннее охлаждение доступно только с подходящим винтом затягивания № 309861.

Диаметр цапфы d1 13 16 22 27 32 40
Комбинированный адаптер торцевой фрезы (BT 40, форма ADB) в наличии в наличии в наличии в наличии в наличии в наличии
Комбинированный адаптер торцевой фрезы (BT 40 короткий, форма A) – в наличии в наличии в наличии в наличии в наличии
Комбинированный адаптер торцевой фрезы (BT 40, форма ADB, A = 100) – в наличии в наличии в наличии в наличии в наличии
Комбинированный адаптер торцевой фрезы (BT 50, форма A, A = 100) – в наличии в наличии в наличии в наличии –
Размер A (30 2895, 30 2897) 55 мм 55 мм 55 мм 55 мм 60 мм 70 мм
Диаметр D 27 мм 32 мм 40 мм 48 мм 58 мм 70 мм
Запасной стопорный винт торцевой фрезы № 309860 / 309861 13 16 22 27 32 40
Запасное приводное кольцо № 309870 13 16 22 27 32 40
Подходящий откидной ключ № 309840 13 16 22 27 32 40

Оправки торцевых фрез

Модель 30 3007/3017/3027/3037 – Все хвостовики с тонкой дробеструйной обработкой. Класс балансировки G6.3 / 18 000 об/мин. Форма A.

Модель 30 3010–3015/3025/3035 – Все хвостовики закаленные повороты (для гладкого вращения!). Класс балансировки G2.5 / 25 000 об/мин. Форма ADB. С 4 скважинами каналов охлаждения.

Модель 30 3020/3045 – Все хвостовики полированные.

Комплектация: Стопорный винт.

Диаметр цапфы d1 16 22 27 32 40
Оправка торцевой фрезы с канальной скважиной охлаждения (BT 30 короткий, форма ADB) в наличии в наличии в наличии – –
Оправка торцевой фрезы (BT 30 короткий, форма A) в наличии в наличии в наличии – –
Оправка торцевой фрезы (BT 30 короткий, форма A) в наличии в наличии в наличии – –
Оправка торцевой фрезы с канальной скважиной охлаждения (BT 40, форма ADB, A = 100) в наличии в наличии в наличии в наличии в наличии
Оправка торцевой фрезы (BT 40 короткий, форма A) в наличии в наличии в наличии в наличии в наличии
Оправка торцевой фрезы (BT 40 короткий, форма A) – в наличии в наличии в наличии в наличии
Оправка торцевой фрезы с канальной скважиной охлаждения (BT 40, форма ADB, A = 100) в наличии в наличии в наличии в наличии в наличии
Размер A (30 3010, 30 3007, 30 3020) 35 мм 40 мм 40 мм 50 мм 50 мм
Размер A (30 3015, 30 3017) 35 мм 35 мм 35 мм 50 мм 50 мм
Диаметр D (30 3010, 30 3007, 30 3012, 30 3015, 30 3017, 30 3025, 30 3027) 38 мм 48 мм 50 мм 78 мм 89 мм
Диаметр D (30 3020) – 48 мм 60 мм 78 мм 88 мм
Диаметр D (30 3035, 30 3037) – 48 мм 60 мм 78 мм 89 мм
Диаметр D (30 3045) – 48 мм 58 мм 78 мм 88 мм
Запасной стопорный винт торцевой фрезы № 309860 / 309861 16 22 27 32 40
Подходящий откидной ключ № 309840 16 22 27 32 40
