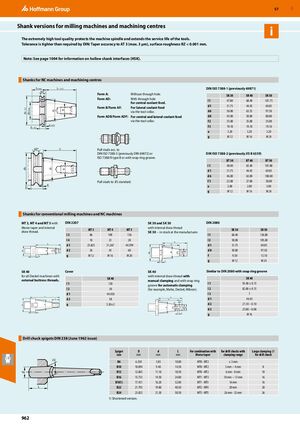

Варианты хвостовиков для фрезерных станков и обрабатывающих центров

Чрезвычайно высокое качество инструмента защищает веретено станка и продлевает срок службы инструментов. Допуск плотнее, чем требуется по DIN: точность конуса до AT 3 (макс. 3 мкм), шероховатость поверхности RZ < 0,001 мм.

Примечание: информацию об интерфейсах полых хвостовиков (HSK) см. на странице 1004.

Хвостовики для станков с ЧПУ и обрабатывающих центров

DIN ISO 7388-1 (ранее 69871)

Форма A: без сквозного отверстия.

Форма AD: со сквозным отверстием для подвода охлаждающей жидкости в центр.

Форма B/Форма AF: для бокового подвода охлаждающей жидкости через воротник инструмента.

Форма ADB/Форма ADF: для центрального и бокового подвода охлаждающей жидкости через воротник инструмента.

SK 30 SK 40 SK 50
l1 47,80 l1 68,40 l1 101,75
d1 31,75 d1 44,45 d1 69,85
d6 50,00 d6 63,55 d6 97,50
d8 45,00 d8 50,00 d8 80,00
f2 35,00 f2 35,00 f2 35,00
f3 19,10 f3 19,10 f3 19,10
a 3,20 a 3,20 a 3,20
g M 12 g M 16 g M 24

Вытягивающие штифты в соответствии с DIN ISO 7388-3 (ранее DIN 69872) или ISO 7388/II тип B или со стопорным кольцом.

DIN ISO 7388-2 (ранее JIS B 6339)

BT 30 BT 40 BT 50
l1 48,40 l1 65,40 l1 101,80
d1 31,75 d1 44,45 d1 69,85
d6 46,00 d6 63,00 d6 100,00
f3 22,00 f3 27,00 f3 38,00
a 2,00 a 2,00 a 3,00
g M 12 g M 16 g M 24

Вытягивающие штифты по стандарту JIS.

Хвостовики для обычных фрезерных станков и станков с ЧПУ

MT 3, MT 4 и MT 5 с морским конусом и внутренней вытяжной нитью.

DIN 2207

MT 3 MT 4 MT 5
l2 86 l2 109 l2 136
l4 18 l4 23 l4 28
d1 23,825 d1 31,267 d1 44,399
d2 36 d2 43 d2 60
g M 12 g M 16 g M 20

SK 30 и SK 50 с внутренней вытяжной нитью SK 30 – есть на складе производителя.

DIN 2080

SK 30 SK 50
l1 68,40 l1 126,80
l2 50,00 l2 105,00
d1 31,75 d1 69,85
d8 50,00 d8 97,50
f 9,50 f 15,10
g M 12 g M 24

SK 40 для всех станков Deckel с внешней трапецеидальной нитью.

SK 40 (крышка)
l1 120
l2 30
d1 44,450
d2 58
g S 20×2

SK 40 с внутренней вытяжной нитью с ручным зажимом и со стопорным кольцом для автоматического зажима (например, Maho, Deckel, Mikron). Аналогично DIN 2080 со стопорным кольцом.

SK 40
l1 93,40 ± 0,15
l2 82,00 ± 0,15
l3 7
d1 44,45
d2 21,10 – 0,10
d3 25,00 – 0,08
g M 16

Переходники сверлильных патронов DIN 238 (издание июня 1962 года)

Размер переходника D, мм d, мм L, мм Комбинируется с морским конусом Для сверлильных патронов с диапазоном зажима Большой диаметр зажима для сверлильного патрона
B6 6,350 5,85 10,00 MT0 – MT2 ≤ 3 мм
B10 10,094 9,40 14,50 MT0 – MT2 3 мм – 4 мм 8
B12 12,065 11,10 18,50 MT0 – MT2 6 мм – 8 мм 10
B16 15,733 14,50 24,00 MT1 – MT3 10 мм – 13 мм 16
B18 17,431 16,20 32,00 MT1 – MT3 16 мм 16
B22 21,793 19,80 40,50 MT2 – MT4 20 мм 20
B24 23,825 21,30 50,50 MT3 – MT5 26 мм – 32 мм 26
