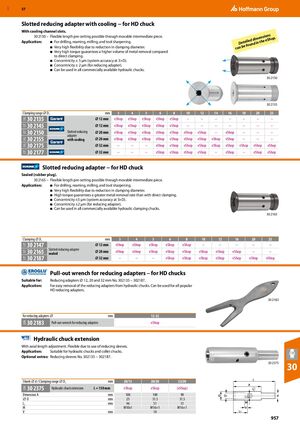

Переходник редукционный с пазами и охлаждением для патрона HD

С каналами охлаждения на пазах.

30 2150 – возможна гибкая предварительная установка длины через подвижную промежуточную часть.

Применение:

  • Для сверления, развертывания, фрезерования и заточки инструмента.
  • Очень высокая гибкость благодаря снижению диаметра зажима.
  • Очень высокий крутящий момент обеспечивает больший объем удаления металла по сравнению с прямым зажимом.
  • Концентричность ± 5 мкм (точность системы при 3×D).
  • Концентричность ± 2 мкм (для переходника редукционного).
  • Может использоваться со всеми коммерчески доступными гидравлическими патронами.
Модель Диапазон зажима ⌀ D1, мм Размер, мм
3 4 5 6 8 10 12 14 16 18 20 25
30 2135 ⌀ 12 eShop для всех размеров кроме последних четырех
30 2145 ⌀ 12 eShop для всех размеров кроме последних четырех
30 2150 ⌀ 20 eShop доступен для размеров 3-6, 8-12, 14, 16
30 2155 ⌀ 20 eShop для размеров 3-16
30 2175 ⌀ 32 eShop для размеров 6-25
30 2177 ⌀ 32 eShop для размеров 6-12, 14, 16, 18, 20, 25

Переходник редукционный с пазами для патрона HD

Уплотненный (резиновая пробка).

30 2165 – возможна гибкая предварительная установка длины через подвижную промежуточную часть.

Применение:

  • Для сверления, развертывания, фрезерования и заточки инструмента.
  • Очень высокая гибкость благодаря снижению диаметра зажима.
  • Высокий крутящий момент обеспечивает больший объем удаления металла, чем при прямом зажиме.
  • Концентричность ±5 мкм (точность системы при 3×D).
  • Концентричность ±2 мкм (для переходника редукционного).
  • Может использоваться со всеми коммерчески доступными гидравлическими патронами зажима.
Модель Диапазон зажима ⌀ D1, мм Размер, мм
3 4 5 6 8 10 12 16 20 25
30 2147 ⌀ 12 eShop для размеров 3-8
30 2165 ⌀ 20 eShop для всех размеров
30 2187 ⌀ 32 eShop для размеров 6-25

Ключ для извлечения переходников редукционных – для патронов HD

Применим для: переходников редукционных ⌀ 12, 20 и 32 мм, модели 302135–302187.

Применение: для легкого извлечения переходников редукционных из гидравлических патронов. Может использоваться для всех популярных переходников редукционных HD.

Для переходников редукционных ⌀, мм 12–32
30 2183 Ключ для извлечения переходников редукционных eShop

Удлинитель гидравлического патрона

С регулировкой осевой длины. Гибкий благодаря использованию уменьшающих втулок.

Применение:

Подходит для гидравлических патронов и цанговых патронов.

Дополнительные опции: уменьшающие втулки модели 302135–302187.

Параметр Размер
Хвостовик ⌀ d / диапазон зажима ⌀ D1, мм 20/12 20/20 32/20
30 2375 Удлинитель гидравлического патрона L = 150 мм eShop eShop (eShop)
Размер A, мм 100 100 90
⌀ D, мм 25 31,5 31,5
L1, мм 46 51 51
M M10×1 M16×1 M16×1
V, мм 10
