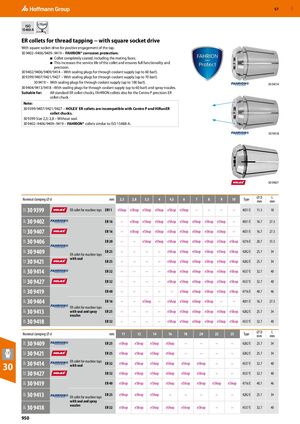

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 950

Предыдущая страница Следующая страница

Навигация

ER-цанги для нарезания резьбы – с квадратным приводом

С квадратным приводом для надёжного зацепления метчика.

Серии с защитой от коррозии FAHRION®

30 9402–9406/9409–9419 – защита от коррозии FAHRION®:

  • Цанга полностью покрыта, включая поверхности сопряжения.
  • Это увеличивает срок службы цанги и обеспечивает полную функциональность и точность.

30 9402/9406/9409/9414 – с уплотняющими пробками для подачи СОЖ через центр (до 60 бар!).

30 9399/9407/9421/9427 – с уплотняющими пробками для подачи СОЖ через центр (до 70 бар!).

30 9419 – с уплотняющими пробками для подачи СОЖ через центр (до 100 бар!).

30 9404/9413/9418 – с уплотняющими пробками для подачи СОЖ через центр (до 60 бар!) и форсунками распыления.

Пригодны для: все стандартные патроны ER-цанг, цанги FAHRION также для прецизионного патрона ER-цанг Centro P.

Примечание:

  • 30 9399/9407/9421/9427 – цанги HOLEX® несовместимы с патронами ER-цанг Centro P и HiRunER.
  • 30 9399 размеры 2,5; 2,8 – без уплотнения.
  • 30 9402–9406/9409–9419 – цанги FAHRION® аналогично ISO 15488-A.
Номинальный зажим ⌀d, мм Диаметр зажима, мм Тип ⌀D, мм L, мм
2,5 2,8 3,5 4 4,5 6 7 8 9 10
30 9399 ER 11 eShop eShop eShop eShop eShop eShop – – – – 4031 E 11,3 18
30 9402 ER 16 с уплотнением – eShop eShop eShop eShop eShop eShop eShop eShop – 4031 E 16,7 27,5
30 9407 ER 16 с уплотнением – eShop eShop eShop eShop eShop eShop eShop eShop – 4031 E 16,7 27,5
30 9406 ER 20 с уплотнением – – eShop eShop eShop eShop eShop eShop eShop eShop 4276 E 20,7 31,5
30 9409 ER 25 с уплотнением – – – – eShop eShop eShop eShop eShop eShop 4282 E 25,7 34
30 9421 ER 25 с уплотнением – – – – eShop eShop eShop eShop eShop eShop 4282 E 25,7 34
30 9414 ER 32 с уплотнением – – – – eShop eShop eShop eShop eShop eShop 4537 E 32,7 40
30 9427 ER 32 с уплотнением – – – – eShop eShop eShop eShop eShop eShop 4537 E 32,7 40
30 9419 ER 40 с уплотнением – – – – – eShop eShop eShop eShop eShop 4716 E 40,7 46
30 9404 ER 16 с уплотнением и форсунками – – eShop – eShop eShop eShop eShop – – 4031 E 16,7 27,5
30 9413 ER 25 с уплотнением и форсунками – – – – eShop eShop eShop eShop eShop eShop 4282 E 25,7 34
30 9418 ER 32 с уплотнением и форсунками – – – – eShop eShop eShop eShop eShop eShop 4537 E 32,7 40
Номинальный зажим ⌀d, мм 11 12 14 16 18 20 22 25 Тип ⌀D, мм L, мм
30 9409 ER 25 с уплотнением eShop eShop eShop eShop – – – – 4282 E 25,7 34
30 9421 ER 25 с уплотнением eShop eShop eShop eShop – – – – 4282 E 25,7 34
30 9414 ER 32 с уплотнением eShop eShop eShop eShop eShop eShop – – 4537 E 32,7 40
30 9427 ER 32 с уплотнением eShop eShop eShop eShop eShop eShop – – 4537 E 32,7 40
30 9419 ER 40 с уплотнением eShop eShop eShop eShop eShop eShop eShop eShop 4716 E 40,7 46
30 9413 ER 25 с уплотнением и форсунками eShop eShop eShop – – – – – 4282 E 25,7 34
30 9418 ER 32 с уплотнением и форсунками eShop eShop eShop eShop eShop eShop – – 4537 E 32,7 40
