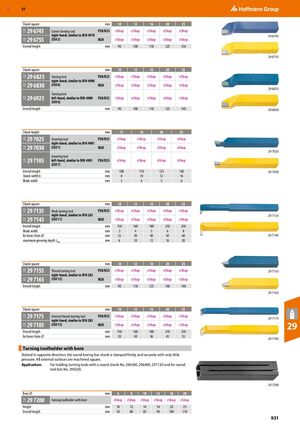

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 931

Предыдущая страница Следующая страница

Навигация

Уголковый токарный резец, правый, аналогично DIN 4978 (ISO 3)

Модель Квадрат хвостовика, мм 10 12 16 20 25
29 6745 P20/K25 eShop eShop eShop eShop eShop
29 6755 M20 eShop eShop eShop eShop eShop
Общая длина, мм 90 100 110 125 150

Токарный резец, правый, аналогично DIN 4980 (ISO 6)

Модель Квадрат хвостовика, мм 10 12 16 20 25
29 6825 P20/K25 eShop eShop eShop eShop eShop
29 6830 M20 eShop eShop eShop eShop eShop

Токарный резец, левый, аналогично DIN 4980 (ISO 6)

Модель Материал 10 12 16 20 25
29 6925 P20/K25 eShop eShop eShop eShop eShop
Общая длина, мм 90 100 110 125 140

Канавочный резец, правый, аналогично DIN 4981 (ISO 7)

Модель Материал Высота хвостовика, мм 12 16 20 25
29 7025 P20/K25 eShop eShop eShop eShop
29 7030 M20 eShop eShop eShop eShop

Канавочный резец, левый, аналогично DIN 4981 (ISO 7)

Модель Материал 12 16 20 25
29 7105 P20/K25 eShop eShop eShop eShop
Параметр Единица Значения
Общая длина мм 100 110 125 140
Ширина хвостовика b мм 8 10 12 16
Ширина режущей пластины мм 3 4 5 6

Крючковый токарный резец, правый, аналогично DIN 263 (ISO 11)

Модель Квадрат хвостовика, мм 10 12 16 20 25
29 7135 P20/K25 eShop eShop eShop eShop eShop
29 7145 M20 eShop eShop eShop eShop eShop
Параметр Единица Значения
Общая длина мм 150 160 180 210 250
Ширина режущей пластины мм 3 4 5 6 8
Для расточек от ⌀ мм 25 30 40 50 60
Максимальная глубина канавки tmax мм 6 10 12 16 20

Резец для нарезания резьбы, правый, аналогично DIN 282 (ISO 12)

Модель Квадрат хвостовика, мм 10 12 16 20 25
29 7155 P20/K25 eShop eShop eShop eShop eShop
29 7165 M20 eShop eShop eShop eShop eShop
Общая длина, мм 90 110 125 140 140

Резец для нарезания внутренней резьбы, правый, аналогично DIN 283 (ISO 13)

Модель Квадрат хвостовика, мм 10 12 16 20 25
29 7175 P20/K25 eShop eShop eShop eShop eShop
29 7185 M20 eShop eShop eShop eShop eShop
Параметр Единица Значения
Общая длина мм 150 160 180 210 250
Для расточек от ⌀ мм 20 30 36 45 55

Державка токарного резца с расточкой

С пазом в противоположном направлении; круглый хвостовик расточного резца зажимается надежно и безопасно с минимальным давлением. Все внешние поверхности имеют квадратную форму.

Применение:

Для зажима токарных резцов с круглым хвостовиком № 296300, 296400, 297120 и для круглых пластин резца № 295020.

Модель Расточка ⌀, мм 6 8 10 12 16 20
29 7200 Державка токарного резца с расточкой eShop eShop eShop eShop eShop eShop
Параметр Единица Значения
Высота мм 10 12 14 16 20 25
Общая длина мм 70 80 85 90 100 110
