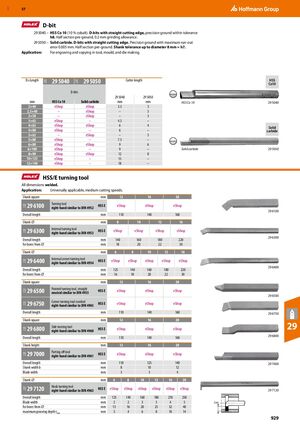

D-образная пластина
29 5040 – ВСМ Co 10 (10 % кобальта). D-образные пластины с прямолинейной режущей кромкой, прецизионно заточены в пределах допуска h8. Полусечение предварительно заточено, припуск на заточку 0.2 мм.
29 5050 – из твердого сплава. D-образные пластины с прямолинейной режущей кромкой. Прецизионно заточены с максимальной погрешностью биения 0.005 мм. Полусечение предварительно заточено. Допуск хвостовика до диаметра 8 мм = h7.
Применение: Для гравирования и копирования в инструментальном, пресс-форменном и пуансонном производстве.
| D × Длина (мм) |
Пластина |
Длина инструмента (мм) |
ВСМ Co10 |
Твердый сплав |
|
29 5040
ВСМ Co 10 |
29 5050
Твердый сплав |
29 5040 |
29 5050 |
29 5040 |
29 5050 |
| 2×40 | eShop | eShop | 3.5 | 3 | |
| 2.5×40 | – | eShop | – | 3 | |
| 3×50 | – | eShop | – | 3 | |
| 3×63 | eShop | – | 4.5 | – | |
| 4×63 | eShop | eShop | 6 | 4 | |
| 4×80 | eShop | – | 6 | – | |
| 5×63 | – | eShop | – | 5 | |
| 5×80 | eShop | – | 7.5 | – | |
| 6×80 | eShop | eShop | 9 | 6 | |
| 6×100 | eShop | – | 9 | – | |
| 8×90 | eShop | eShop | 12 | 8 | |
| 10×125 | eShop | – | 15 | – | |
| 12×140 | eShop | – | 18 | – | |
Резец для чистовой обработки ВСМ/E
Все размеры сварные.
Применение: Универсально применимо, средние скорости резания.
| Размер хвостовика (мм) |
Резец для чистовой обработки |
|
12 |
16 |
20 |
| 29 6100 | eShop | eShop | eShop |
| ВСМ E, правый, подобно DIN 4952 | |
| Общая длина (мм) | 110 | 140 | 160 |
| ⌀ хвостовика (мм) | 8 | 10 | 12 |
| ⌀ хвостовика (мм) |
Внутренний резец для чистовой обработки |
|
6 |
8 |
10 |
12 |
16 |
| 29 6300 | eShop | eShop | eShop | eShop | eShop |
| ВСМ E, правый, подобно DIN 4953 | |
| Общая длина (мм) | 140 | 160 | 180 | 220 | |
| для отверстий от ⌀ (мм) | 18 | 20 | 22 | 30 | |
| ⌀ хвостовика (мм) |
Внутренний угловой резец для чистовой обработки |
|
6 |
8 |
10 |
12 |
16 |
| 29 6400 | eShop | eShop | eShop | eShop | eShop |
| ВСМ E, правый, подобно DIN 4954 | |
| Общая длина (мм) | 125 | 140 | 160 | 180 | 220 |
| для отверстий от ⌀ (мм) | 16 | 18 | 20 | 22 | 30 |
| Размер хвостовика (мм) |
Острый резец для чистовой обработки, прямой |
|
12 |
16 |
20 |
| 29 6500 | eShop | eShop | eShop |
| ВСМ E, нейтральный, подобно DIN 4955 | |
| Размер хвостовика (мм) |
Угловой резец для чистовой обработки, изогнутый |
|
12 |
16 |
20 |
| 29 6750 | eShop | eShop | eShop |
| ВСМ E, правый, подобно DIN 4965 | |
| Общая длина (мм) | 110 | 140 | 160 |
| Размер хвостовика (мм) |
Боковой резец для чистовой обработки |
|
12 |
16 |
20 |
| 29 6800 | eShop | eShop | eShop |
| ВСМ E, правый, подобно DIN 4960 | |
| Общая длина (мм) | 110 | 140 | 160 |
| Высота хвостовика (мм) | 12 | 16 | 20 |
| Размер хвостовика (мм) |
Резец для отрезки |
|
12 |
16 |
20 |
| 29 7000 | eShop | eShop | eShop |
| ВСМ E, правый, подобно DIN 4961 | |
| Общая длина (мм) | 110 | 125 | 140 |
| Ширина хвостовика b (мм) | 8 | 10 | 12 |
| Ширина пластины (мм) | 3 | 3 | 4 |
| ⌀ хвостовика (мм) |
Крючковый резец для чистовой обработки |
|
6 |
8 |
10 |
12 |
16 |
20 |
| 29 7120 | eShop | eShop | eShop | eShop | eShop | eShop |
| ВСМ E, правый, подобно DIN 4963 | |
| Общая длина (мм) | 125 | 140 | 160 | 180 | 210 | 250 |
| Ширина пластины (мм) | 2 | 2 | 3 | 3 | 4 | 5 |
| для отверстий от ⌀ (мм) | 13 | 16 | 20 | 25 | 32 | 40 |
| максимальная глубина канавки tmax (мм) | 3 | 4 | 6 | 8 | 10 | 14 |
