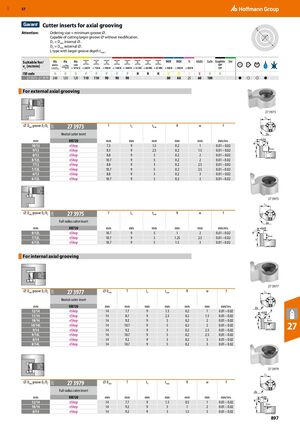

Режущие пластины для осевого нарезания канавок
Внимание: Размер заказа = минимальный диаметр канавки. Способны резать большие диаметры канавок без модификации. D1 = минимальный внутренний диаметр. D2 = минимальный внешний диаметр. Тип L с большей глубиной канавки tmax.
| Подходит для / vc (м/мин) / ISO код | Материал по ISO |
|---|
| 27 3973–27 3979 | N: 200 | N: 120 | N: 120 | P: 110 | P: 110 | P: 90 | P: 90 | P: 90 | H | H | M: 80 | M: 60 | S: 25 | K: 60 | K: 100 | ● | ○ | ○ | ● |
Для внешнего осевого нарезания канавок
Пластина PENTACUT 27 3973 (нейтральная режущая пластина)
| ⌀ Dmin канавки D1/D2 (мм) | 27 3973 | T (мм) | L3 (мм) | tmax (мм) | R (мм) | w (мм) | f (мм/об) |
|---|
| 10/12 | HB720 | 7,3 | 9 | 1,5 | 0,2 | 1 | 0,01–0,02 |
| eShop | | | | | | макс |
| 9/12 | HB720 | 8,3 | 9 | 2,5 | 0,2 | 1,5 | 0,01–0,02 |
| eShop | | | | | | |
| 8/12 | HB720 | 8,8 | 9 | 3 | 0,2 | 2 | 0,01–0,02 |
| eShop | | | | | | |
| 8/12L | HB720 | 10,7 | 9 | 5 | 0,2 | 2 | 0,01–0,02 |
| eShop | | | | | | |
| 7/12 | HB720 | 8,8 | 9 | 3 | 0,2 | 2,5 | 0,01–0,02 |
| eShop | | | | | | |
| 7/12L | HB720 | 10,7 | 9 | 5 | 0,2 | 2,5 | 0,01–0,02 |
| eShop | | | | | | |
| 6/12 | HB720 | 8,8 | 9 | 3 | 0,2 | 3 | 0,01–0,02 |
| eShop | | | | | | |
| 6/12L | HB720 | 10,7 | 9 | 5 | 0,2 | 3 | 0,01–0,02 |
| eShop | | | | | | |
Пластина PENTACUT 27 3975 (режущая пластина с полным радиусом)
| ⌀ Dmin канавки D1/D2 (мм) | 27 3975 | T (мм) | L3 (мм) | tmax (мм) | R (мм) | w (мм) | f (мм/об) |
|---|
| 8/12L | HB720 | 10,7 | 9 | 5 | 1 | 2 | 0,01–0,02 |
| eShop | | | | | | макс |
| 7/12L | HB720 | 10,7 | 9 | 5 | 1,25 | 2,5 | 0,01–0,02 |
| eShop | | | | | | |
| 6/12L | HB720 | 10,7 | 9 | 5 | 1,5 | 3 | 0,01–0,02 |
| eShop | | | | | | |
Для внутреннего осевого нарезания канавок
Пластина PENTACUT 27 3977 (нейтральная режущая пластина)
| ⌀ Dmin канавки D1/D2 (мм) | 27 3977 | ⌀ Dmin (мм) | T (мм) | L3 (мм) | tmax (мм) | R (мм) | w (мм) | f (мм/об) |
|---|
| 12/14 | HB720 | 14 | 7,7 | 9 | 1,5 | 0,2 | 1 | 0,01–0,02 |
| eShop | | | | | | | |
| 11/14 | HB720 | 14 | 8,7 | 9 | 2,5 | 0,2 | 1,5 | 0,01–0,02 |
| eShop | | | | | | | |
| 10/14 | HB720 | 14 | 9,2 | 9 | 3 | 0,2 | 2 | 0,01–0,02 |
| eShop | | | | | | | макс |
| 10/14L | HB720 | 14 | 10,7 | 9 | 5 | 0,2 | 2 | 0,01–0,02 |
| eShop | | | | | | | |
| 9/14 | HB720 | 14 | 9,2 | 9 | 3 | 0,2 | 2,5 | 0,01–0,02 |
| eShop | | | | | | | |
| 9/14L | HB720 | 14 | 10,7 | 9 | 5 | 0,2 | 2,5 | 0,01–0,02 |
| eShop | | | | | | | |
| 8/14 | HB720 | 14 | 9,2 | 9 | 3 | 0,2 | 3 | 0,01–0,02 |
| eShop | | | | | | | |
| 8/14L | HB720 | 14 | 10,7 | 9 | 5 | 0,2 | 3 | 0,01–0,02 |
| eShop | | | | | | | |
Пластина PENTACUT 27 3979 (режущая пластина с полным радиусом)
| ⌀ Dmin канавки D1/D2 (мм) | 27 3979 | ⌀ Dmin (мм) | T (мм) | L3 (мм) | tmax (мм) | R (мм) | w (мм) | f (мм/об) |
|---|
| 12/14 | HB720 | 14 | 7,7 | 9 | 1,5 | 0,5 | 1 | 0,01–0,02 |
| eShop | | | | | | | макс |
| 10/14 | HB720 | 14 | 9,2 | 9 | 3 | 1 | 2 | 0,01–0,02 |
| eShop | | | | | | | |
| 8/14 | HB720 | 14 | 9,2 | 9 | 3 | 1,5 | 3 | 0,01–0,02 |
| eShop | | | | | | | |
