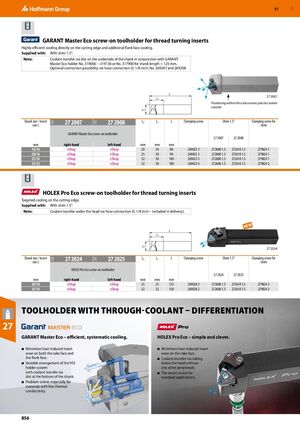

GARANT Master Eco – державка с резьбовыми пластинами на винтах
Высокоэффективное охлаждение непосредственно на режущей кромке и дополнительное охлаждение задней поверхности. Поставляется с шайбой 1,5°.
Примечание
Подвод охладителя через паз на нижней стороне державки в сочетании с GARANT Master Eco держателем № 319006 − 319136 или № 317900 для длины державки менее 125 мм. Возможен дополнительный вариант подключения через шланговое соединение (G 1/8 дюйма) № 269207 и 269208.
| Размер державки / Пластина | 27 2007 (правосторонняя) | 27 2008 (левосторонняя) | L4, мм | L1, мм | L, мм | Винт крепления | Шайба 1,5° | Винт крепления шайбы |
|---|---|---|---|---|---|---|---|---|
| 16/16 | eShop | eShop | 20 | 30 | 80 | 269023 3 | 272600 1.5 | 272610 1.5 / 279824 1 |
| 20/16 | eShop | eShop | 25 | 30 | 90 | 269023 3 | 272600 1.5 | 272610 1.5 / 279824 1 |
| 25/16 | eShop | eShop | 32 | 30 | 100 | 269023 3 | 272600 1.5 | 272610 1.5 / 279824 1 |
| 25/22 | eShop | eShop | 32 | 30 | 100 | 269023 4 | 272606 1.5 | 272616 1.5 / 279824 2 |
HOLEX Pro Eco – державка с резьбовыми пластинами на винтах
Целенаправленное охлаждение режущей кромки. Поставляется с шайбой 1,5°.
Примечание
Подвод охладителя под головку через шланговое соединение (G 1/8 дюйма – входит в комплект поставки).
| Размер державки / Пластина | 27 2024 (правосторонняя) | 27 2025 (левосторонняя) | L4, мм | L1, мм | L, мм | Винт крепления | Шайба 1,5° | Винт крепления шайбы |
|---|---|---|---|---|---|---|---|---|
| 20/16 | eShop | eShop | 25 | 25 | 125 | 269028 2 | 272600 1.5 | 272610 1.5 / 279824 3 |
| 25/16 | eShop | eShop | 32 | 25 | 150 | 269028 2 | 272600 1.5 | 272610 1.5 / 279824 3 |
Державки с подводом охладителя – различие
GARANT Master Eco – эффективное, систематическое охлаждение
- Минимизирует износ пластин, вызванный теплом, как на передней, так и на задней поверхности.
- Переменное расположение системы VDI держателя с подводом охладителя через паз на нижней стороне державки.
- Универсальное решение, особенно для материалов с низкой теплопроводностью.
HOLEX Pro Eco – простое и умное решение
- Минимизирует износ пластин, вызванный теплом на передней поверхности.
- Подвод охладителя через шланг ниже головки без дополнительных приспособлений.
- Разумный выбор для стандартных приложений.
