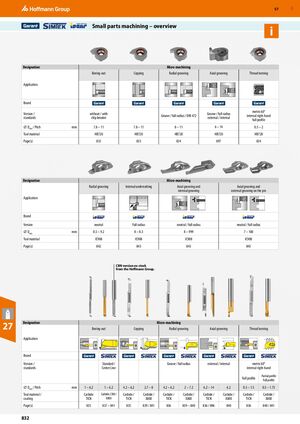

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 832

Предыдущая страница Следующая страница

Навигация

Обработка малых деталей – обзор

Обозначение Микрообработка
Назначение Расточка Копирование Радиальное канавление Осевое канавление Нарезание резьбы
Бренд
Версия / стандарты без / со стружколомом Канавка / полный радиус / DIN 472 Канавка / полный радиус
внешняя / внутренняя		 Метрическая 60°
внутренняя правая
полный профиль
⌀ Dmin / Шаг (мм) 7.8 – 11 7.8 – 11 8 – 11 6 – 14 0.5 – 2
Материал инструмента HB720 HB720 HB720 HB720 HB720
Страница(ы) 833 833 834 897 834
Обозначение Микрообработка
Назначение Радиальное канавление Внутреннее подрезание Осевое и внутреннее канавление Осевое и наружное канавление на стержне
Версия Нейтральная Полный радиус Нейтральная / полный радиус Нейтральная / полный радиус
⌀ Dmin (мм) 8.5 – 9.2 8 – 8.3 8 – 999 7 – 100
Материал инструмента IC908 IC908 IC908 IC908
Страница(ы) 842 843 843 843

Версия CBN из стандартного ассортимента Hoffmann Group.

Обозначение Микрообработка
Назначение Расточка Копирование Радиальное канавление Осевое канавление Нарезание резьбы
Версия / стандарты Стандарт / Center Line Канавка / полный радиус Наружная / внутренняя Метрическая 60°
внутренняя правая
Частичный профиль
Полный профиль
⌀ Dmin / Шаг (мм) 1 – 6.2 1 – 6.2 4.2 – 6.2 2.7 – 8 4.2 – 6.2 2 – 7.2 6.2 – 14 6.2 0.5 – 1.5 0.5 – 1.75
Материал инструмента / покрытие Твердый сплав
TiCN		 Твердый сплав; CBN / X800 Твердый сплав / TiCN Твердый сплав / X800 Твердый сплав / TiCN Твердый сплав / X800 Твердый сплав / TiCN Твердый сплав / X800 Твердый сплав / TiCN Твердый сплав / X800
Страница(ы) 835 837 – 841 835 839 / 841 836 839 – 840 836 / 896 840 836 840 / 841
