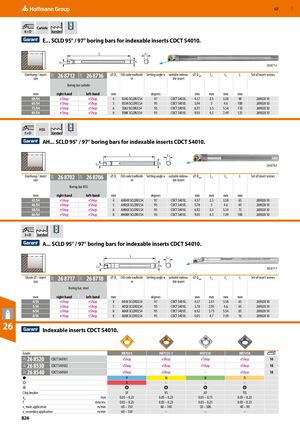

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 826
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
E... SCLD 95° / 97° – расточные оправки для индексируемых пластин CDCT S4010
| Вылет / размер пластины | Артикул 26 8712 | Артикул 26 8716 | ⌀ Ds, мм | Код ISO держателя | Угол установки κ, градусы | Подходящая индексируемая пластина | ⌀ Dmin, мм | L3, мм | L2, мм | L, мм | Набор винтов пластин |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | правое вращение | левое вращение | |||||||||
| 60/S4 | eShop | eShop | 4 | E04G SCLDR/LS4 | 97 | CDCT S4010. | 4,57 | 2,5 | 3,58 | 90 | 269028 10 |
| 65/S4 | eShop | eShop | 5 | E05H SCLDR/LS4 | 95 | CDCT S4010. | 5,94 | 3 | 4,6 | 100 | 269028 10 |
| 75/S4 | eShop | eShop | 6 | E06J SCLDR/LS4 | 95 | CDCT S4010. | 6,91 | 3,5 | 5,54 | 110 | 269028 10 |
| 85/S4 | eShop | eShop | 8 | E08K SCLDR/LS4 | 95 | CDCT S4010. | 9,05 | 4,5 | 7,49 | 125 | 269028 10 |
AH... SCLD 95° / 97° – расточные оправки для индексируемых пластин CDCT S4010
| Вылет / размер пластины | Артикул 26 8702 | Артикул 26 8706 | ⌀ Ds, мм | Код ISO держателя | Угол установки κ, градусы | Подходящая индексируемая пластина | ⌀ Dmin, мм | L3, мм | L2, мм | L, мм | Набор винтов пластин |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | правое вращение | левое вращение | |||||||||
| 45/S4 | eShop | eShop | 4 | AH04X SCLDR/LS4 | 97 | CDCT S4010. | 4,57 | 2,5 | 3,58 | 65 | 269028 10 |
| 46/S4 | eShop | eShop | 5 | AH05X SCLDR/LS4 | 95 | CDCT S4010. | 5,78 | 3 | 4,6 | 65 | 269028 10 |
| 50/S4 | eShop | eShop | 6 | AH06X SCLDR/LS4 | 95 | CDCT S4010. | 6,92 | 3,5 | 5,54 | 75 | 269028 10 |
| 66/S4 | eShop | eShop | 8 | AH08H SCLDR/LS4 | 95 | CDCT S4010. | 9,05 | 4,5 | 7,49 | 100 | 269028 10 |
A... SCLD 95° / 97° – расточные оправки для индексируемых пластин CDCT S4010
| Диаметр хвостовика / размер пластины | Артикул 26 8717 | Артикул 26 8718 | ⌀ Ds, мм | Код ISO держателя | Угол установки κ, градусы | Подходящая индексируемая пластина | ⌀ Dmin, мм | L3, мм | L2, мм | L, мм | Набор винтов пластин |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | правое вращение | левое вращение | |||||||||
| 4/S4 | eShop | eShop | 4 | A04X SCLDR/LS4 | 97 | CDCT S4010. | 4,57 | 2,41 | 3,58 | 65 | 269028 10 |
| 5/S4 | eShop | eShop | 5 | A05X SCLDR/LS4 | 95 | CDCT S4010. | 5,78 | 2,95 | 4,6 | 65 | 269028 10 |
| 6/S4 | eShop | eShop | 6 | A06X SCLDR/LS4 | 95 | CDCT S4010. | 6,92 | 3,73 | 5,54 | 65 | 269028 10 |
| 8/S4 | eShop | eShop | 8 | A08X SCLDR/LS4 | 95 | CDCT S4010. | 9,05 | 4,7 | 7,49 | 76 | 269028 10 |
Индексируемые пластины CDCT S4010.
| Артикул | Марка HB7035 | Марка HB7125-1 | Марка HU7310 | Марка HB7410 |
|---|---|---|---|---|
| 26 8520 | eShop | eShop | eShop | eShop |
| 26 8530 | eShop | eShop | eShop | eShop |
| 26 8540 | eShop | eShop | – | eShop |
| Параметр | Единица | Группа P | Группа M | Группа N | Группа Ti |
|---|---|---|---|---|---|
| Переломоноситель стружки | SF | VS | AF | TIS | |
| ap | мм | 0,05 – 0,23 | 0,05 – 0,23 | 0,05 – 0,75 | 0,05 – 0,23 |
| f | мм/об | 0,03 – 0,25 | 0,05 – 0,23 | 0,03 – 0,25 | 0,05 – 0,23 |
| vc – основное применение | м/мин | 60 – 150 | 60 – 140 | 50 – 300 | 40 – 90 |
| vc – вспомогательное применение | м/мин | 60 – 150 | – | – | – |
