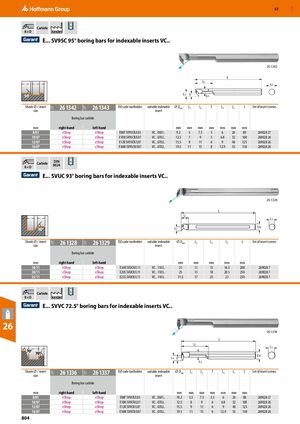

E... SV95C 95° расточные резцы из твёрдого сплава для сменных пластин VC..

Диаметр хвостовика / размер пластины, мм Правосторонняя Левосторонняя Код резца по ISO Подходящая сменная пластина ⌀ Dmin, мм L3, мм L2, мм T, мм L4, мм L1, мм L, мм Набор крепежных винтов
8/05 eShop eShop E08F SV95CR/L05 VC.. 0501.. 9.2 5 7.5 3 6 26 80 269028 27
10/07 eShop eShop E10H SV95CR/L07 VC.. 0702.. 12.5 7 9 5 6.8 32 100 269028 26
12/07 eShop eShop E12K SV95CR/L07 VC.. 0702.. 15.5 9 11 6 9 40 125 269028 26
16/07 eShop eShop E16M SV95CR/L07 VC.. 0702.. 19.5 11 15 8 12.9 55 150 269028 26

E... SVUC 93° расточные резцы из твёрдого сплава для сменных пластин VC..

ДИН 8024

Диаметр хвостовика / размер пластины, мм Правосторонняя Левосторонняя Код резца по ISO Подходящая сменная пластина ⌀ Dmin, мм L3, мм L2, мм L1, мм L, мм Набор крепежных винтов
16/11 eShop eShop E16R SVUCR/L11 VC.. 1103.. 21 11 15 16.5 200 269028 7
20/11 eShop eShop E20S SVUCR/L11 VC.. 1103.. 25 13 18 20.5 250 269028 7
25/11 eShop eShop E25S SVUCR/L11 VC.. 1103.. 31.5 17 23 23 250 269028 7

E... SVVC 72.5° расточные резцы из твёрдого сплава для сменных пластин VC..

Диаметр хвостовика / размер пластины, мм Правосторонняя Левосторонняя Код резца по ISO Подходящая сменная пластина ⌀ Dmin, мм L3, мм L2, мм T, мм L4, мм L1, мм L, мм Набор крепежных винтов
8/05 eShop eShop E08F SVVCR/L05 VC.. 0501.. 10.2 5.5 7.5 3.5 6 26 80 269028 27
10/07 eShop eShop E10H SVVCR/L07 VC.. 0702.. 12.5 8 9 6 6.8 32 100 269028 26
12/07 eShop eShop E12K SVVCR/L07 VC.. 0702.. 15.5 9 11 6 9 40 125 269028 26
16/07 eShop eShop E16M SVVCR/L07 VC.. 0702.. 19.5 11 15 6 12.9 55 150 269028 26
