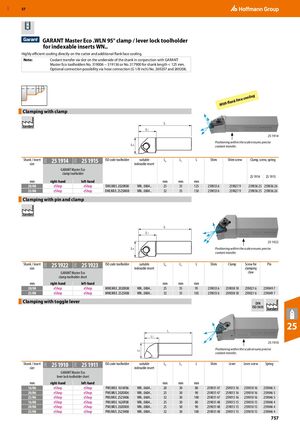

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 757
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Стандарт
GARANT Master Eco .WLN 95° державка с рычажным зажимом для индексируемых пластин WN..
Высокоэффективное охлаждение непосредственно на режущем инструменте и дополнительное охлаждение задней поверхности.
Примечание: Подача СОЖ через паз на нижней поверхности державки в сочетании с державками GARANT Master Eco No. 319006 − 319136 или No. 317900 для длины державки < 125 мм. Возможна опциональная подача через соединение со шлангом (G 1/8 дюйма) No. 269207 и 269208.
Позиционирование в масштабе обеспечивает точную подачу СОЖ.
Зажим с зажимной лапкой
Стандарт
| Размер державки/пластины (мм) | 25 1914 Правостороннее | 25 1915 Левостороннее | ISO-код | Подходит пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Винт прокладки | Зажим, винт, пружина | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20/08 | eShop | eShop | DWLNR/L 2020K08 | WN.. 0804.. | 25 | 35 | 125 | 259033 6 | 259027 9 | 259036 25 | 259036 26 |
| 25/08 | eShop | eShop | DWLNR/L 2525M08 | WN.. 0804.. | 32 | 35 | 150 | 259033 6 | 259027 9 | 259036 25 | 259036 26 |
Зажим с шпилькой и зажимной лапкой
Стандарт
| Размер (мм) | 25 1922 Правостороннее | 25 1923 Левостороннее | ISO-код | Подходит пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Зажим | Винт зажимной лапки | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20/08 | eShop | eShop | MWLNR/L 2020X08 | WN.. 0804.. | 25 | 35 | 95 | 259033 6 | 259038 18 | 259021 6 | 259049 7 |
| 25/08 | eShop | eShop | MWLNR/L 2525X08 | WN.. 0804.. | 32 | 35 | 105 | 259033 6 | 259038 18 | 259021 6 | 259049 7 |
Зажим с рычагом переключения
DIN ISO 5610 Стандарт
Позиционирование в масштабе обеспечивает точную подачу СОЖ.
| Размер (мм) | 25 1910 Правостороннее | 25 1911 Левостороннее | ISO-код | Подходит пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Рычаг | Винт рычага | Пружина |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16/06 | eShop | eShop | PWLNR/L 1616F06 | WN.. 0604.. | 20 | 30 | 80 | 259031 47 | 259015 16 | 259018 16 | 259046 5 |
| 20/06 | eShop | eShop | PWLNR/L 2020X06 | WN.. 0604.. | 25 | 30 | 90 | 259031 47 | 259015 16 | 259018 16 | 259046 5 |
| 25/06 | eShop | eShop | PWLNR/L 2525H06 | WN.. 0604.. | 32 | 30 | 100 | 259031 47 | 259015 16 | 259018 16 | 259046 5 |
| 16/08 | eShop | eShop | PWLNR/L 1620F08 | WN.. 0804.. | 25 | 30 | 80 | 259031 48 | 259015 15 | 259018 15 | 259046 4 |
| 20/08 | eShop | eShop | PWLNR/L 2020X08 | WN.. 0804.. | 25 | 30 | 90 | 259031 48 | 259015 15 | 259018 15 | 259046 4 |
| 25/08 | eShop | eShop | PWLNR/L 2525H08 | WN.. 0804.. | 32 | 30 | 100 | 259031 48 | 259015 15 | 259018 15 | 259046 4 |
