Стандарт

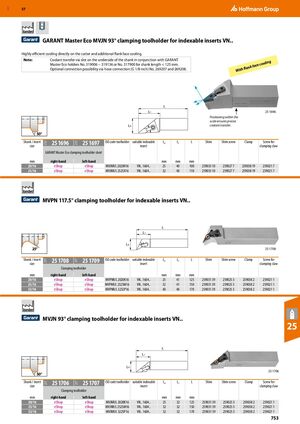

GARANT Master Eco MVJN 93° державка для индексируемых пластин VN..
Высокоэффективное охлаждение непосредственно на режущем инструменте и дополнительное охлаждение задней поверхности.
Примечание: Подача СОЖ через паз на нижней поверхности державки в сочетании с державками GARANT Master Eco No. 319006 − 319136 или No. 317900 для длины державки < 125 мм. Возможна опциональная подача через соединение со шлангом (G 1/8 дюйма) No. 269207 и 269208.
Позиционирование в масштабе обеспечивает точную подачу СОЖ.
Державка GARANT Master Eco короткая
| Размер державки/пластины (мм) | 25 1696 Правостороннее | 25 1696 Левостороннее | ISO-код державка | Подходит пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Винт прокладки | Зажим | Винт зажимной лапки |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20/16 | eShop | eShop | MVJNR/L 2020H16 | VN.. 1604.. | 25 | 40 | 100 | 259033 10 | 259027 7 | 259038 19 | 259021 7 |
| 25/16 | eShop | eShop | MVJNR/L 2525X16 | VN.. 1604.. | 32 | 40 | 110 | 259033 10 | 259027 7 | 259038 19 | 259021 7 |
Стандарт
MVPN 117.5° державка для индексируемых пластин VN..
| Размер (мм) | 25 1708 Правостороннее | 25 1709 Левостороннее | ISO-код | Подходит пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Винт прокладки | Зажим | Винт зажимной лапки |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20/16 | eShop | eShop | MVPNR/L 2020K16 | VN.. 1604.. | 25 | 41 | 125 | 259031 39 | 259025 3 | 259038 2 | 259021 1 |
| 25/16 | eShop | eShop | MVPNR/L 2525M16 | VN.. 1604.. | 32 | 41 | 150 | 259031 39 | 259025 3 | 259038 2 | 259021 1 |
| 32/16 | eShop | eShop | MVPNR/L 3232P16 | VN.. 1604.. | 40 | 40 | 170 | 259031 39 | 259025 3 | 259038 2 | 259021 1 |
Стандарт
MVJN 93° державка для индексируемых пластин VN..
| Размер (мм) | 25 1706 Правостороннее | 25 1707 Левостороннее | ISO-код | Подходит пластина | L4 (мм) | L1 (мм) | L (мм) | Прокладка | Винт прокладки | Зажим | Винт зажимной лапки |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20/16 | eShop | eShop | MVJNR/L 2020K16 | VN.. 1604.. | 25 | 32 | 125 | 259031 39 | 259025 3 | 259038 2 | 259021 1 |
| 25/16 | eShop | eShop | MVJNR/L 2525M16 | VN.. 1604.. | 32 | 32 | 150 | 259031 39 | 259025 3 | 259038 2 | 259021 1 |
| 32/16 | eShop | eShop | MVJNR/L 3225P16 | VN.. 1604.. | 32 | 32 | 170 | 259031 39 | 259025 3 | 259038 2 | 259021 1 |
