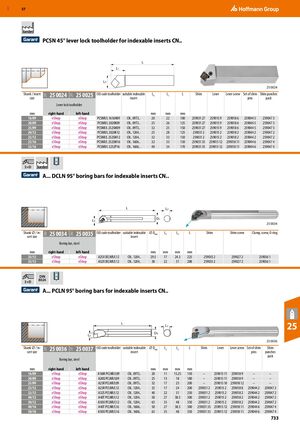

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 733

Предыдущая страница Следующая страница

Навигация

PCSN 45° державка с рычажной фиксацией для пластин CN..

Размер хвостовика/пластины (мм) Правый Левый ISO-код державки Подходящая пластина L4 (мм) L1 (мм) L (мм) Прокладка Рычаг Винт рычага Набор штифтов шимов Набор щупов для шимов
16/09 eShop eShop PCSNR/L 1616H09 CN.. 09T3.. 20 22 100 259031 27 259015 9 259018 6 259044 5 259047 3
20/09 eShop eShop PCSNR/L 2020K09 CN.. 09T3.. 25 26 125 259031 27 259015 9 259018 6 259044 5 259047 3
25/09 eShop eShop PCSNR/L 2525M09 CN.. 09T3.. 32 25 150 259031 27 259015 9 259018 6 259044 5 259047 3
20/12 eShop eShop PCSNR/L 2020K12 CN.. 1204.. 25 28 125 259031 2 259015 2 259018 2 259044 2 259047 2
25/12 eShop eShop PCSNR/L 2525M12 CN.. 1204.. 32 33 150 259031 2 259015 2 259018 2 259044 2 259047 2
25/16 eShop eShop PCSNR/L 2525M16 CN.. 1606.. 32 33 150 259031 35 259015 12 259018 11 259044 6 259047 4
32/16 eShop eShop PCSNR/L 3232P16 CN.. 1606.. 40 34 170 259031 35 259015 12 259018 11 259044 6 259047 4

A... DCLN 95° расточные оправки для пластин CN.. (DIN 8024)

Размер хвостовика ⌀/пластины (мм) Правый Левый ISO-код державки Подходящая пластина D ⌀ мин (мм) L3 (мм) L2 (мм) L (мм) Прокладка Винт прокладки Зажим, винт, кольцо
25/12 eShop eShop A25X DCLNR/L12 CN.. 1204.. 29,5 17 24,3 225 259033 2 259027 2 259036 1
32/12 eShop eShop A32X DCLNR/L12 CN.. 1204.. 38 22 31 288 259033 2 259027 2 259036 1

A... PCLN 95° расточные оправки для пластин CN.. (DIN 8024)

Размер хвостовика ⌀/пластины (мм) Правый Левый ISO-код державки Подходящая пластина D ⌀ мин (мм) L3 (мм) L2 (мм) L (мм) Прокладка Рычаг Винт рычага Набор штифтов шимов Набор щупов для шимов
16/09 eShop eShop A16M PCLNR/L09 CN.. 09T3.. 20 11 15,25 150 – 259015 11 259018 9 – –
20/09 eShop eShop A20Q PCLNR/L09 CN.. 09T3.. 25 13 18 180 – 259015 11 259018 9 – –
25/09 eShop eShop A25R PCLNR/L09 CN.. 09T3.. 32 17 23 200 – 259015 10 259018 12 – –
25/12 eShop eShop A25R PCLNR/L12 CN.. 1204.. 32 17 24 200 259031 2 259015 2 259018 8 259044 2 259047 2
32/12 eShop eShop A32S PCLNR/L12 CN.. 1204.. 40 22 31 250 259031 2 259015 2 259018 2 259044 2 259047 2
40/12 eShop eShop A40T PCLNR/L12 CN.. 1204.. 50 27 38,5 300 259031 2 259015 2 259018 2 259044 2 259047 2
50/12 eShop eShop A50U PCLNR/L12 CN.. 1204.. 63 35 48 350 259031 2 259015 2 259018 2 259044 2 259047 2
40/16 eShop eShop A40T PCLNR/L16 CN.. 1606.. 50 27 38,5 300 259031 35 259015 12 259018 11 259044 6 259047 4
50/16 eShop eShop A50U PCLNR/L16 CN.. 1606.. 63 35 48 350 259031 35 259015 12 259018 11 259044 6 259047 4
