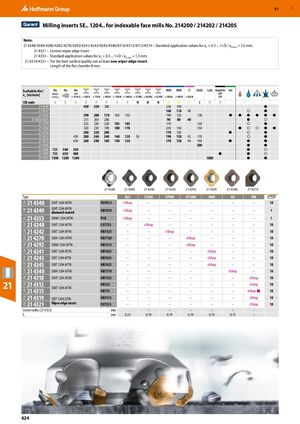

Индексируемые пластины SE.. 1204.. для фрез № 214200 / 214202 / 214205
Примечание:
- 21 4348/4349/4240/4242/4270/4292/4241/4243/4245/4340/4310/4312/4315/4319 – Стандартные значения параметров для ae = 0,5 ... 1×D / ap max = 3,5 мм.
- 21 4321 – Вставка с острой кромкой из цермета
- 21 4353 – Стандартные значения параметров для ae = 0,5 ... 1×D / ap max = 1,5 мм.
- 21 4319/4321 – Для получения наилучшего качества поверхности используйте не менее одной вставки с острой кромкой.
- Длина плоского фаски: 8 мм.
| Код ISO / Пригодна для | vc [м/мин] N | vc [м/мин] P | vc [м/мин] H | vc [м/мин] M | vc [м/мин] S | vc [м/мин] K |
|---|---|---|---|---|---|---|
| 21 4240 | 450, 350, 300 | – | 230, 190 | – | – | ● |
| 21 4241 | – | – | 160, 110, 40 | – | – | ● |
| 21 4242 | 290, 200, 170 | 160, 150 | 190, 120 | 130 | ● | ●, ●, ● |
| 21 4243/4245 | 215, 205, 200 | – | 90, 80, 40 | – | ● | ○ |
| 21 4270 | 235, 230, 220 | 105, 105 | 170 | 130 | – | ● |
| 21 4292 | 320, 230, 190 | 180, 170 | 230, 150 | 150 | ● | ●, ● |
| 21 4310 | 260, 220, 200 | – | 170, 150 | – | ● | ● |
| 21 4312 | 450, 280, 260, 240 | 160, 120, 30 | 190, 130, 45 | 170 | ○ | ● |
| 21 4315 | 650, 260, 200, 160 | 140, 120 | 170, 120, 40 | 140 | ● | ● |
| 21 4340 | – | – | – | 200 | ● | ● |
| 21 4348 | 725, 500, 350 | – | – | – | ● | ○ |
| 21 4349 | 725, 650, 480 | – | – | – | ● | ○ |
| 21 4353 | 1500, 1200, 1200 | – | 1000 | – | ● | ● |
| Модель | Обозначение вставки | Материал / Покрытие | ALU | ST500 | ST900 | ST1400 | INOX | GG | UNI | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|
| 21 4348 | SEHT 1204 AFFN | HU7815 | eShop | – | – | – | – | – | – | 10 |
| 21 4349 | SEHT 1204 AFFN, алмазное покрытие | HB7810 | eShop | – | – | – | – | – | – | 1 |
| 21 4353 | SEHW 1204 AFFN | PCD | eShop | – | – | – | – | – | – | 1 |
| 21 4240 | SEHT 1204 AFTN | CU7725 | – | eShop | – | – | – | – | – | 10 |
| 21 4242 | SEKT 1204 AFTN | HB7525 | – | – | eShop | – | – | – | – | 10 |
| 21 4270 | SEKA 1204 AFTN | HB7720 | – | – | – | eShop | – | – | – | 10 |
| 21 4292 | SEKW 1204 AFTN | HB7515 | – | – | – | eShop | – | – | – | 10 |
| 21 4241 | SEKT 1204 AFTN | HB7625 | – | – | – | – | eShop | – | – | 10 |
| 21 4243 | SEET 1204 AFTN | HB7635 | – | – | – | – | eShop | – | – | 10 |
| 21 4245 | SEKT 1204 AFTN | HB7635 | – | – | – | – | eShop | – | – | 10 |
| 21 4340 | SEKA 1204 AFTN | HB7710 | – | – | – | – | – | eShop | – | 10 |
| 21 4310 | SEHT 1204 AFSN | HB7535 | – | – | – | – | – | – | eShop | 10 |
| 21 4312 | SEKT 1204 AFTN | HB725, HB735 | – | – | – | – | – | eShop | eShop | 10 |
| 21 4315 | SEKT 1204 AFTN | HB735 | – | – | – | – | – | – | eShop | 10 |
| 21 4319 | SEET 1204 ZZTN | HB7515 | – | – | – | – | – | – | eShop | 10 |
| 21 4321 | Вставка с острой кромкой | CU7525 | – | – | – | – | – | – | eShop | 10 |
Радиус при вершине (21 4353): мм
fz: 0,24 (21 4348), 0,19 (21 4349), 0,19 (21 4240), 0,19 (21 4242), 0,19 (21 4270), 0,15 (21 4243) мм
