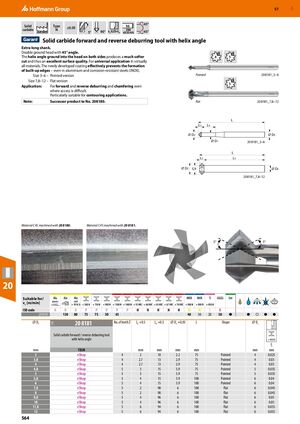

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 564

Предыдущая страница Следующая страница

Навигация

Твердосплавный инструмент для переднего и заднего снятия фасок с углом спирали

Удлиненная державка. Двусторонний заточенный головка с углом 45°. Угол спирали, заточенный на головку с обеих сторон, обеспечивает значительно более мягкое резание и, следовательно, отличное качество поверхности. Для универсального применения практически со всеми материалами. Новое специальное покрытие эффективно предотвращает нарост материала даже при обработке алюминия и коррозионностойких сталей (INOX).

Размеры 3–6 – Заостренная версия. Размеры 7,8–12 – Плоская версия.

Применение

Для переднего и заднего снятия фасок и зачистки кромок даже при затрудненном доступе. Особенно подходит для контурной обработки.

Примечание: Преемник изделия No. 20 8180.

Артикул Скорость резания vc [м/мин]
N N N P P P P P M
20 8181 130 80 75 75 50 45 40

Твердосплавный инструмент для переднего и заднего снятия фасок с углом спирали

⌀ DC (мм) Покрытие TiSiN Количество зубьев Z L2 +0,5 (мм) L4 +0,5 (мм) ⌀ D1 +0,05 (мм) L (мм) Форма ⌀ Ds (мм) Подача fz при нагрузке менее 900 N (мм)
3 eShop 4 2 10 2,2 75 Заостренная 4 0,025
3,8 eShop 4 2,7 13 2,9 75 Заостренная 4 0,03
4 eShop 4 2,7 13 2,9 75 Заостренная 4 0,03
4,8 eShop 5 3 15 3,9 75 Заостренная 5 0,035
5 eShop 5 3 15 3,9 75 Заостренная 5 0,035
5,8 eShop 5 4 15 3,9 100 Заостренная 6 0,04
6 eShop 5 4 15 3,9 100 Заостренная 6 0,04
7,8 eShop 5 2 98 6 100 Плоская 6 0,045
8 eShop 5 2 98 6 100 Плоская 6 0,045
9,8 eShop 5 4 96 6 100 Плоская 6 0,05
10 eShop 5 4 96 6 100 Плоская 6 0,05
11,8 eShop 5 6 94 6 100 Плоская 6 0,055
12 eShop 5 6 94 6 100 Плоская 6 0,055
