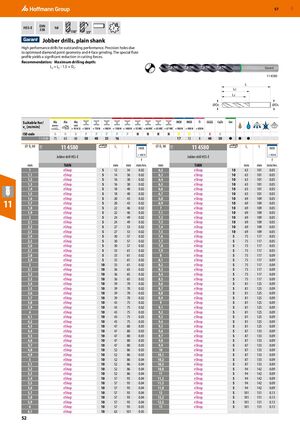

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 52
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Спиральные сверла с цилиндрическим хвостовиком
HSS-E, DIN 338, h8, 118° и 35°
Высокопроизводительные сверла для выдающихся результатов. Точные отверстия благодаря оптимизированной геометрии острия с четырёхгранной заточкой. Специальный профиль зубьев обеспечивает значительное снижение сил резания.
Рекомендация: максимальная глубина сверления: L₂ = LC - 1,5 × DC.
Применимо для, скорость резания vc [м/мин]
| Код ISO | N | P | H | M | S | K |
|---|---|---|---|---|---|---|
| 11 4580 | 75 | 65, 60, 50, 40, 35 | 16 | 17, 13 | 8 | 40, 50 |
Размеры и характеристики (малые диаметры)
| ⌀ DC, мм | 11 4580 HSS-E TiAlN | Lc, мм | L, мм | f, мм/об | |
|---|---|---|---|---|---|
| 1 | eShop | 5 | 12 | 34 | 0,02 |
| 1,1 | eShop | 5 | 14 | 36 | 0,02 |
| 1,2 | eShop | 5 | 16 | 38 | 0,02 |
| 1,3 | eShop | 5 | 16 | 38 | 0,02 |
| 1,4 | eShop | 5 | 18 | 40 | 0,02 |
| 1,5 | eShop | 5 | 18 | 40 | 0,02 |
| 1,6 | eShop | 5 | 20 | 43 | 0,02 |
| 1,7 | eShop | 5 | 20 | 43 | 0,02 |
| 1,8 | eShop | 5 | 22 | 46 | 0,02 |
| 1,9 | eShop | 5 | 22 | 46 | 0,02 |
| 2 | eShop | 5 | 24 | 49 | 0,02 |
| 2,1 | eShop | 5 | 24 | 49 | 0,02 |
| 2,2 | eShop | 5 | 27 | 53 | 0,02 |
| 2,3 | eShop | 5 | 27 | 53 | 0,02 |
| 2,4 | eShop | 5 | 30 | 57 | 0,02 |
| 2,5 | eShop | 5 | 30 | 57 | 0,02 |
| 2,6 | eShop | 5 | 30 | 57 | 0,02 |
| 2,7 | eShop | 5 | 33 | 61 | 0,02 |
| 2,8 | eShop | 5 | 33 | 61 | 0,02 |
| 2,9 | eShop | 5 | 33 | 61 | 0,02 |
| 3 | eShop | 10 | 33 | 61 | 0,02 |
| 3,1 | eShop | 10 | 36 | 65 | 0,02 |
| 3,2 | eShop | 10 | 36 | 65 | 0,02 |
| 3,3 | eShop | 10 | 36 | 65 | 0,02 |
| 3,4 | eShop | 10 | 39 | 70 | 0,02 |
| 3,5 | eShop | 10 | 39 | 70 | 0,02 |
| 3,6 | eShop | 10 | 39 | 70 | 0,02 |
| 3,7 | eShop | 10 | 39 | 70 | 0,02 |
| 3,8 | eShop | 10 | 43 | 75 | 0,02 |
| 3,9 | eShop | 10 | 43 | 75 | 0,02 |
| 4 | eShop | 10 | 43 | 75 | 0,03 |
| 4,1 | eShop | 10 | 43 | 75 | 0,03 |
| 4,2 | eShop | 10 | 43 | 75 | 0,03 |
| 4,3 | eShop | 10 | 47 | 80 | 0,03 |
| 4,4 | eShop | 10 | 47 | 80 | 0,03 |
| 4,5 | eShop | 10 | 47 | 80 | 0,03 |
| 4,6 | eShop | 10 | 47 | 80 | 0,03 |
| 4,7 | eShop | 10 | 47 | 80 | 0,03 |
| 4,8 | eShop | 10 | 52 | 86 | 0,03 |
| 4,9 | eShop | 10 | 52 | 86 | 0,03 |
| 5 | eShop | 10 | 52 | 86 | 0,04 |
| 5,1 | eShop | 10 | 52 | 86 | 0,04 |
| 5,2 | eShop | 10 | 52 | 86 | 0,04 |
| 5,3 | eShop | 10 | 52 | 86 | 0,04 |
| 5,4 | eShop | 10 | 57 | 93 | 0,04 |
| 5,5 | eShop | 10 | 57 | 93 | 0,04 |
| 5,6 | eShop | 10 | 57 | 93 | 0,04 |
| 5,7 | eShop | 10 | 57 | 93 | 0,04 |
| 5,8 | eShop | 10 | 57 | 93 | 0,04 |
| 5,9 | eShop | 10 | 57 | 93 | 0,04 |
| 6 | eShop | 10 | 57 | 93 | 0,05 |
| 6,1 | eShop | 10 | 63 | 101 | 0,05 |
Размеры и характеристики (большие диаметры, нержавеющая сталь, свыше 900 Н)
| ⌀ DC, мм | 11 4580 HSS-E TiAlN | Lc, мм | L, мм | f, мм/об | |
|---|---|---|---|---|---|
| 6,2 | eShop | 10 | 63 | 101 | 0,05 |
| 6,3 | eShop | 10 | 63 | 101 | 0,05 |
| 6,4 | eShop | 10 | 63 | 101 | 0,05 |
| 6,5 | eShop | 10 | 63 | 101 | 0,05 |
| 6,6 | eShop | 10 | 63 | 101 | 0,05 |
| 6,7 | eShop | 10 | 63 | 101 | 0,05 |
| 6,8 | eShop | 10 | 69 | 109 | 0,05 |
| 6,9 | eShop | 10 | 69 | 109 | 0,05 |
| 7 | eShop | 10 | 69 | 109 | 0,05 |
| 7,1 | eShop | 10 | 69 | 109 | 0,05 |
| 7,2 | eShop | 10 | 69 | 109 | 0,05 |
| 7,3 | eShop | 10 | 69 | 109 | 0,05 |
| 7,4 | eShop | 10 | 69 | 109 | 0,05 |
| 7,5 | eShop | 10 | 69 | 109 | 0,05 |
| 7,6 | eShop | 5 | 75 | 117 | 0,05 |
| 7,7 | eShop | 5 | 75 | 117 | 0,05 |
| 7,8 | eShop | 5 | 75 | 117 | 0,05 |
| 7,9 | eShop | 5 | 75 | 117 | 0,05 |
| 8 | eShop | 5 | 75 | 117 | 0,09 |
| 8,1 | eShop | 5 | 75 | 117 | 0,09 |
| 8,2 | eShop | 5 | 75 | 117 | 0,09 |
| 8,3 | eShop | 5 | 75 | 117 | 0,09 |
| 8,4 | eShop | 5 | 75 | 117 | 0,09 |
| 8,5 | eShop | 5 | 75 | 117 | 0,09 |
| 8,6 | eShop | 5 | 81 | 125 | 0,09 |
| 8,7 | eShop | 5 | 81 | 125 | 0,09 |
| 8,8 | eShop | 5 | 81 | 125 | 0,09 |
| 8,9 | eShop | 5 | 81 | 125 | 0,09 |
| 9 | eShop | 5 | 81 | 125 | 0,09 |
| 9,1 | eShop | 5 | 81 | 125 | 0,09 |
| 9,2 | eShop | 5 | 81 | 125 | 0,09 |
| 9,3 | eShop | 5 | 81 | 125 | 0,09 |
| 9,4 | eShop | 5 | 81 | 125 | 0,09 |
| 9,5 | eShop | 5 | 81 | 125 | 0,09 |
| 9,6 | eShop | 5 | 87 | 133 | 0,09 |
| 9,7 | eShop | 5 | 87 | 133 | 0,09 |
| 9,8 | eShop | 5 | 87 | 133 | 0,09 |
| 9,9 | eShop | 5 | 87 | 133 | 0,09 |
| 10 | eShop | 5 | 87 | 133 | 0,09 |
| 10,1 | eShop | 5 | 87 | 133 | 0,09 |
| 10,2 | eShop | 5 | 87 | 133 | 0,09 |
| 10,5 | eShop | 5 | 87 | 133 | 0,09 |
| 10,8 | eShop | 5 | 94 | 142 | 0,09 |
| 11 | eShop | 5 | 94 | 142 | 0,09 |
| 11,2 | eShop | 5 | 94 | 142 | 0,09 |
| 11,5 | eShop | 5 | 94 | 142 | 0,09 |
| 11,8 | eShop | 5 | 94 | 142 | 0,09 |
| 12 | eShop | 5 | 101 | 151 | 0,13 |
| 12,2 | eShop | 5 | 101 | 151 | 0,13 |
| 12,5 | eShop | 5 | 101 | 151 | 0,13 |
| 13 | eShop | 5 | 101 | 151 | 0,13 |
