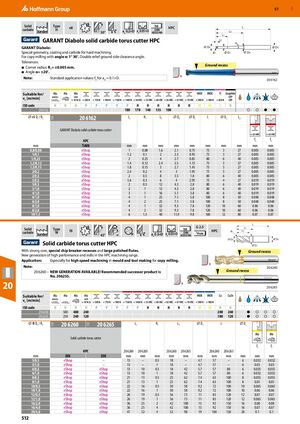

GARANT Diabolo твёрдосплавная тороидальная фреза ВПО
Характеристика GARANT Diabolo: Специальная геометрия, покрытие и материал из твёрдого сплава для высокопроизводительной обработки закалённых материалов. Предназначена для копировального фрезерования с углом α: 1° 30′. Двойной спуск с полированным боковым задним углом.
Допуски
- Радиус при вершине: R1 = ±0,005 мм
- Угол α = ±20′
Примечание
Стандартные значения параметров обработки: fz для ap = 0,1×D.
Область применения и рекомендуемые скорости резания vc [м/мин]
| ISO код | N | N | N | P | P | P | P | P | H | H | H | H | H | H | M | M | S | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 6162 | 180 | 170 | 140 | 135 | 100 |
Твёрдосплавная тороидальная фреза GARANT Diabolo ВПО
| ⌀ e8 DC / R1 (мм) | 20 6162 TiAlN | Lc (мм) | R1 (мм) | L1 (мм) | ⌀ D6 (мм) | ⌀ D1 (мм) | L (мм) | ⌀ Ds (мм) | L2 (мм) | fz (мм) | fz (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,8/0,08 | eShop | 1 | 0,08 | 1,6 | 2,1 | 0,75 | 75 | 3 | 27 | 0,005 | 0,005 |
| 1/0,1 | eShop | 1,2 | 0,1 | 2 | 2,3 | 0,95 | 75 | 3 | 27 | 0,005 | 0,005 |
| 1/0,25 | eShop | 2 | 0,25 | 4 | 2,7 | 0,85 | 80 | 6 | 40 | 0,005 | 0,005 |
| 1,2/0,12 | eShop | 1,4 | 0,12 | 2,4 | 2,5 | 1,15 | 75 | 3 | 27 | 0,005 | 0,005 |
| 1,5/0,15 | eShop | 1,8 | 0,15 | 3 | 2,7 | 1,45 | 75 | 3 | 27 | 0,005 | 0,005 |
| 2/0,2 | eShop | 2,4 | 0,2 | 4 | 3 | 1,95 | 75 | 3 | 27 | 0,005 | 0,005 |
| 2/0,5 | eShop | 2 | 0,5 | 8 | 3,5 | 1,8 | 80 | 6 | 40 | 0,005 | 0,005 |
| 3/0,3 | eShop | 3,6 | 0,3 | 6 | 4 | 2,95 | 75 | 4 | 27 | 0,019 | 0,019 |
| 3/0,5 | eShop | 2 | 0,5 | 12 | 4,3 | 2,8 | 80 | 6 | 40 | 0,019 | 0,019 |
| 3/1,0 | eShop | 2 | 1 | 12 | 4,3 | 2,8 | 80 | 6 | 40 | 0,019 | 0,019 |
| 4/1,0 | eShop | 3 | 1 | 16 | 5,1 | 3,8 | 80 | 6 | 40 | 0,019 | 0,019 |
| 6/1,0 | eShop | 4 | 1 | 25 | 7,1 | 5,8 | 100 | 8 | 50 | 0,048 | 0,048 |
| 6/2,0 | eShop | 4 | 2 | 25 | 7,1 | 5,8 | 100 | 8 | 50 | 0,048 | 0,048 |
| 8/1,0 | eShop | 4 | 1 | 32 | 9,3 | 7,8 | 120 | 10 | 60 | 0,06 | 0,06 |
| 8/2,0 | eShop | 4 | 2 | 32 | 9,3 | 7,8 | 120 | 10 | 60 | 0,06 | 0,06 |
| 10/1,5 | eShop | 6 | 1,5 | 40 | 11,9 | 9,8 | 160 | 12 | 80 | 0,07 | 0,07 |
Твёрдосплавная тороидальная фреза ВПО
С прочным ядром, специальными канавками для стружкодробления и большими полированными флейтами. Новое поколение высокопроизводительных концевых фрез для высокоскоростной обработки. Применение: особенно для высокоскоростной обработки при изготовлении литейных форм и инструмента для копировального фрезерования.
Примечание
20 6260 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник – № 206255.
Область применения и рекомендуемые скорости резания vc [м/мин]
| ISO код | N | N | N | N | P | P | P | P | P | H | H | H | H | H | M | M | N | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 6260 | 500 | 480 | 240 | 200 | 240 | |||||||||||||
| 20 6265 | 250 | 240 | 120 | 100 | 120 |
Твёрдосплавная тороидальная фреза ВПО — Технические характеристики
| ⌀ f8 DC / R1 (мм) | 20 6260 ZOX | 20 6265 ZOX | Lc 20 6260 (мм) | Lc 20 6265 (мм) | R1 20 6260 (мм) | R1 20 6265 (мм) | L1 20 6260 (мм) | L1 20 6265 (мм) | ⌀ D1 20 6260 (мм) | ⌀ D1 20 6265 (мм) | L 20 6260 (мм) | L 20 6265 (мм) | ⌀ Ds (мм) | fz (мм) | fz (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5/0,5 | eShop | – | 13 | – | 0,5 | 18 | – | 4,7 | 57 | – | 6 | 0,032 | 0,032 | ||
| 5/1,0 | eShop | – | 13 | – | 1 | 18 | – | 4,7 | 57 | – | 6 | 0,03 | 0,03 | ||
| 6/0,5 | eShop | eShop | 13 | 10 | 0,5 | 18 | 42 | 5,7 | 57 | 80 | 6 | 0,035 | 0,035 | ||
| 6/1,0 | eShop | eShop | 13 | 10 | 1 | 18 | 42 | 5,7 | 57 | 80 | 6 | 0,032 | 0,032 | ||
| 8/0,5 | eShop | eShop | 21 | 13 | 0,5 | 25 | 62 | 7,4 | 63 | 100 | 8 | 0,055 | 0,055 | ||
| 8/1,0 | eShop | eShop | 21 | 13 | 1 | 25 | 62 | 7,4 | 63 | 100 | 8 | 0,05 | 0,05 | ||
| 10/0,5 | eShop | eShop | 22 | 16 | 0,5 | 30 | 58 | 9,2 | 72 | 100 | 10 | 0,065 | 0,065 | ||
| 10/1,0 | eShop | eShop | 22 | 16 | 1 | 30 | 58 | 9,2 | 72 | 100 | 10 | 0,06 | 0,06 | ||
| 12/0,5 | eShop | eShop | 26 | 19 | 0,5 | 36 | 73 | 11 | 83 | 120 | 12 | 0,07 | 0,07 | ||
| 12/1,0 | eShop | eShop | 26 | 19 | 1 | 36 | 73 | 11 | 83 | 120 | 12 | 0,065 | 0,065 | ||
| 16/2,0 | eShop | eShop | 36 | 25 | 2 | 42 | 100 | 15 | 92 | 150 | 16 | 0,08 | 0,08 | ||
| 16/4,0 | eShop | eShop | 36 | 25 | 4 | 42 | 100 | 15 | 92 | 150 | 16 | 0,07 | 0,07 | ||
| 20/4,0 | eShop | eShop | 41 | 32 | 4 | 52 | 98 | 19 | 104 | 150 | 20 | 0,1 | 0,1 |
