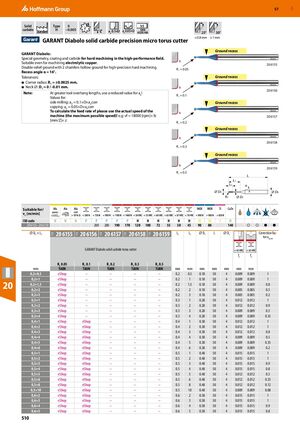

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 510
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
GARANT Diabolo твёрдосплавная прецизионная микротороидальная фреза
Характеристика GARANT Diabolo: Специальная геометрия, покрытие и материал из твёрдого сплава для высокопроизводительной обработки закалённых материалов. Применима даже для обработки электролитической меди. Двойной спуск с двумя фасками с полированным затыловкой для высокопроизводительной обработки закалённых материалов. Угол затыловки α = 16°.
Допуски
- Радиус при вершине: R1 = ±0,0025 мм
- Диаметр хвостовика ⌀D1 = 0 / -0,01 мм
Примечание
При большой выступающей части инструмента используйте пониженное значение ap! Значения для: торцевого фрезерования: ap = 0,1×D×apcorr; копировального фрезерования: ap = 0,05×D×apcorr. Для расчёта подачи vf используйте фактическую скорость шпинделя (максимально возможную скорость). Например: vf = 18000 [об/мин]× fz [мм/зуб]× z
Область применения и рекомендуемые скорости резания vc [м/мин]
| ISO код | N | N | N | P | P | P | P | P | H | H | H | H | H | H | M | M | S | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 6155–20 6159 | 200 | 200 | 190 | 170 | 120 | 100 | 72 | 55 | 50 | 45 | 90 | 80 | 140 |
Твёрдосплавная тороидальная фреза GARANT Diabolo — Технические характеристики
| Размер ⌀ DC × L1 (мм) | R1 0.05 TiAlN | R1 0.1 TiAlN | R1 0.2 TiAlN | R1 0.3 TiAlN | R1 0.5 TiAlN | Lc (мм) | L1 (мм) | ⌀ D1 (мм) | L (мм) | ⌀ Ds (мм) | fz (мм) | fz (мм) | Коэффициент коррекции apcorr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,2×0,5 | eShop | – | – | – | – | 0,2 | 0,5 | 0,18 | 50 | 4 | 0,009 | 0,009 | 1 |
| 0,2×1 | eShop | – | – | – | – | 0,2 | 1 | 0,18 | 50 | 4 | 0,009 | 0,009 | 1 |
| 0,2×1,5 | eShop | – | – | – | – | 0,2 | 1,5 | 0,18 | 50 | 4 | 0,009 | 0,009 | 0,8 |
| 0,2×2 | eShop | – | – | – | – | 0,2 | 2 | 0,18 | 50 | 4 | 0,005 | 0,005 | 0,5 |
| 0,2×3 | eShop | – | – | – | – | 0,2 | 3 | 0,18 | 50 | 4 | 0,005 | 0,005 | 0,2 |
| 0,3×1 | eShop | – | – | – | – | 0,3 | 1 | 0,28 | 50 | 4 | 0,012 | 0,012 | 1 |
| 0,3×2 | eShop | – | – | – | – | 0,3 | 2 | 0,28 | 50 | 4 | 0,012 | 0,012 | 0,9 |
| 0,3×3 | eShop | – | – | – | – | 0,3 | 3 | 0,28 | 50 | 4 | 0,009 | 0,009 | 0,5 |
| 0,3×4 | eShop | – | – | – | – | 0,3 | 4 | 0,28 | 50 | 4 | 0,009 | 0,009 | 0,35 |
| 0,4×1 | eShop | eShop | – | – | – | 0,4 | 1 | 0,38 | 50 | 4 | 0,012 | 0,012 | 1 |
| 0,4×2 | eShop | eShop | – | – | – | 0,4 | 2 | 0,38 | 50 | 4 | 0,012 | 0,012 | 1 |
| 0,4×3 | eShop | eShop | – | – | – | 0,4 | 3 | 0,38 | 50 | 4 | 0,012 | 0,012 | 0,8 |
| 0,4×4 | eShop | eShop | – | – | – | 0,4 | 4 | 0,38 | 50 | 4 | 0,009 | 0,009 | 0,5 |
| 0,4×5 | eShop | eShop | – | – | – | 0,4 | 5 | 0,38 | 50 | 4 | 0,009 | 0,009 | 0,35 |
| 0,4×6 | eShop | eShop | – | – | – | 0,4 | 6 | 0,38 | 50 | 4 | 0,009 | 0,009 | 0,2 |
| 0,5×1 | eShop | eShop | – | – | – | 0,5 | 1 | 0,48 | 50 | 4 | 0,015 | 0,015 | 1 |
| 0,5×2 | eShop | eShop | – | – | – | 0,5 | 2 | 0,48 | 50 | 4 | 0,015 | 0,015 | 1 |
| 0,5×3 | eShop | eShop | – | – | – | 0,5 | 3 | 0,48 | 50 | 4 | 0,015 | 0,015 | 0,9 |
| 0,5×4 | eShop | eShop | – | – | – | 0,5 | 4 | 0,48 | 50 | 4 | 0,015 | 0,015 | 0,8 |
| 0,5×5 | eShop | eShop | – | – | – | 0,5 | 5 | 0,48 | 50 | 4 | 0,012 | 0,012 | 0,5 |
| 0,5×6 | eShop | eShop | – | – | – | 0,5 | 6 | 0,48 | 50 | 4 | 0,012 | 0,012 | 0,35 |
| 0,5×8 | eShop | eShop | – | – | – | 0,5 | 8 | 0,48 | 50 | 4 | 0,012 | 0,012 | 0,12 |
| 0,5×10 | eShop | eShop | – | – | – | 0,5 | 10 | 0,48 | 50 | 4 | 0,009 | 0,009 | 0,08 |
| 0,6×2 | eShop | eShop | – | – | – | 0,6 | 2 | 0,58 | 50 | 4 | 0,015 | 0,015 | 1 |
| 0,6×3 | eShop | eShop | – | – | – | 0,6 | 3 | 0,58 | 50 | 4 | 0,015 | 0,015 | 1 |
| 0,6×4 | eShop | eShop | – | – | – | 0,6 | 4 | 0,58 | 50 | 4 | 0,015 | 0,015 | 0,9 |
| 0,6×5 | eShop | eShop | – | – | – | 0,6 | 5 | 0,58 | 50 | 4 | 0,015 | 0,015 | 0,8 |
