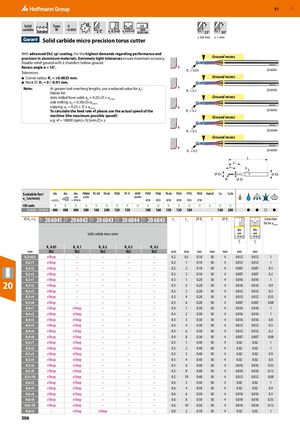

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 506
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Твердосплавная микроточная тороидальная фреза
С передовым покрытием DLC sp2. Для наивысших требований к производительности и точности при обработке алюминиевых материалов. Чрезвычайно жесткие допуски обеспечивают максимальную точность.
Двойное облегчение с 2 фасками полого пазования. Угол пазования α = 16°.
Допуски
- Радиус угла: R1 = ±0.0025 мм
- Диаметр шейки ⌀: D1 = 0 / -0.01 мм
Примечание
При больших выступаниях инструмента используйте сокращенное значение для ap!
Значения для:
- Пазы, фрезеруемые из массива: ap = 0.25×D × ap корр
- Боковое фрезерование: ap = 0.50×D×ap корр
- Копирование: ap = 0.25 × D × ap корр
Для расчета скорости подачи vf используйте фактическую скорость станка (максимально возможную скорость)!
Например: vf = 18000 [об/мин]× fz [мм/Z]× z
Твердосплавная тороидальная фреза
| ⌀ DC × L1 мм | 20 6041 R1 0.05 DLC | 20 6042 R1 0.1 DLC | 20 6043 R1 0.2 DLC | 20 6044 R1 0.3 DLC | 20 6045 R1 0.5 DLC | Lc мм | L1 мм | ⌀ D1 мм | L мм | ⌀ Ds мм | fz мм | fz мм | Коэффициент корр ap |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,2×0,5 | eShop | – | – | – | – | 0.2 | 0.5 | 0.18 | 50 | 4 | 0.012 | 0.012 | 1 |
| 0,2×1 | eShop | – | – | – | – | 0.2 | 1 | 0.18 | 50 | 4 | 0.012 | 0.012 | 1 |
| 0,2×2 | eShop | – | – | – | – | 0.2 | 2 | 0.18 | 50 | 4 | 0.007 | 0.007 | 0.5 |
| 0,2×3 | eShop | – | – | – | – | 0.2 | 3 | 0.18 | 50 | 4 | 0.007 | 0.007 | 0.2 |
| 0,3×1 | eShop | – | – | – | – | 0.3 | 1 | 0.28 | 50 | 4 | 0.016 | 0.016 | 1 |
| 0,3×2 | eShop | – | – | – | – | 0.3 | 2 | 0.28 | 50 | 4 | 0.016 | 0.016 | 0.9 |
| 0,3×3 | eShop | – | – | – | – | 0.3 | 3 | 0.28 | 50 | 4 | 0.012 | 0.012 | 0.5 |
| 0,3×4 | eShop | – | – | – | – | 0.3 | 4 | 0.28 | 50 | 4 | 0.012 | 0.012 | 0.35 |
| 0,3×6 | eShop | – | – | – | – | 0.3 | 6 | 0.28 | 50 | 4 | 0.007 | 0.007 | 0.08 |
| 0,4×1 | eShop | eShop | – | – | – | 0.4 | 1 | 0.38 | 50 | 4 | 0.016 | 0.016 | 1 |
| 0,4×2 | eShop | eShop | – | – | – | 0.4 | 2 | 0.38 | 50 | 4 | 0.016 | 0.016 | 1 |
| 0,4×3 | eShop | eShop | – | – | – | 0.4 | 3 | 0.38 | 50 | 4 | 0.016 | 0.016 | 0.8 |
| 0,4×4 | eShop | eShop | – | – | – | 0.4 | 4 | 0.38 | 50 | 4 | 0.012 | 0.012 | 0.5 |
| 0,4×6 | eShop | eShop | – | – | – | 0.4 | 6 | 0.38 | 50 | 4 | 0.012 | 0.012 | 0.2 |
| 0,4×8 | eShop | eShop | – | – | – | 0.4 | 8 | 0.38 | 50 | 4 | 0.007 | 0.007 | 0.08 |
| 0,5×1 | eShop | eShop | – | – | – | 0.5 | 1 | 0.48 | 50 | 4 | 0.02 | 0.02 | 1 |
| 0,5×2 | eShop | eShop | – | – | – | 0.5 | 2 | 0.48 | 50 | 4 | 0.02 | 0.02 | 1 |
| 0,5×3 | eShop | eShop | – | – | – | 0.5 | 3 | 0.48 | 50 | 4 | 0.02 | 0.02 | 0.9 |
| 0,5×4 | eShop | eShop | – | – | – | 0.5 | 4 | 0.48 | 50 | 4 | 0.02 | 0.02 | 0.8 |
| 0,5×6 | eShop | eShop | – | – | – | 0.5 | 6 | 0.48 | 50 | 4 | 0.016 | 0.016 | 0.35 |
| 0,5×8 | eShop | eShop | – | – | – | 0.5 | 8 | 0.48 | 50 | 4 | 0.016 | 0.016 | 0.12 |
| 0,5×10 | eShop | eShop | – | – | – | 0.5 | 10 | 0.48 | 50 | 4 | 0.012 | 0.012 | 0.08 |
| 0,6×3 | eShop | eShop | – | – | – | 0.6 | 3 | 0.58 | 50 | 4 | 0.02 | 0.02 | 1 |
| 0,6×4 | eShop | eShop | – | – | – | 0.6 | 4 | 0.58 | 50 | 4 | 0.02 | 0.02 | 0.9 |
| 0,6×6 | eShop | eShop | – | – | – | 0.6 | 6 | 0.58 | 50 | 4 | 0.016 | 0.016 | 0.5 |
| 0,6×8 | eShop | eShop | – | – | – | 0.6 | 8 | 0.58 | 50 | 4 | 0.016 | 0.016 | 0.35 |
| 0,6×10 | eShop | eShop | – | – | – | 0.6 | 10 | 0.58 | 50 | 4 | 0.016 | 0.016 | 0.12 |
| 0,8×2 | – | eShop | eShop | – | – | 0.8 | 2 | 0.78 | 50 | 4 | 0.02 | 0.02 | 1 |
