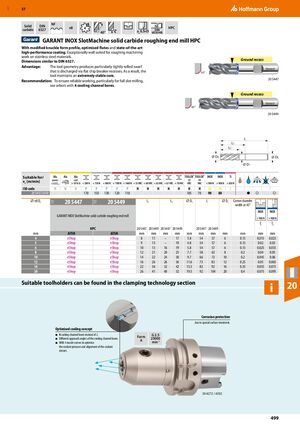

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 499

Предыдущая страница Следующая страница

Навигация

GARANT INOX SlotMachine твердосплавная развёрточная фреза HPC

С модифицированным профилем закругления, оптимизированными зубьями и современным высокопроизводительным покрытием. Исключительно хорошо подходит для черновой обработки материалов из нержавеющей стали.

Размеры аналогичны DIN 6527.

Преимущество

Геометрия инструмента производит особенно плотно свёрнутую стружку, которая выводится через плоские углубления для ломки стружки. В результате инструмент сохраняет исключительно стабильное ядро.

Рекомендация

Для обеспечения надёжной работы, особенно при полнопроходном фрезеровании, используйте оправки с 4 каналами для подачи охлаждающей жидкости.

Оптимизированная система охлаждения

  • 4 канала подачи охлаждающей жидкости вместо 2.
  • Различные углы подхода каналов подачи охлаждающей жидкости.
  • 4 нипельных винта для оптимизации давления охлаждающей жидкости и направления потока охладителя.

Защита от коррозии благодаря специальной обработке поверхности.

Диаметр, мм Покрытие 20 5447 Покрытие 20 5449 Lc 20 5447, мм L1 20 5447, мм Lc 20 5449, мм L1 20 5449, мм Lc, мм L1, мм ⌀ D1, мм L, мм ⌀ Ds, мм Фаска 45°, мм fz, мм fz, мм
4 AlTiN eShop AlTiN eShop 8 11 – 17 3.8 54 57 6 0.15 0.015 0.023
5 AlTiN eShop AlTiN eShop 9 13 – 19 4.8 54 57 6 0.15 0.02 0.03
6 AlTiN eShop AlTiN eShop 10 13 16 19 5.8 54 57 6 0.15 0.025 0.035
8 AlTiN eShop AlTiN eShop 12 21 20 25 7.7 58 63 8 0.2 0.04 0.05
10 AlTiN eShop AlTiN eShop 14 22 24 30 9.7 66 72 10 0.2 0.045 0.06
12 AlTiN eShop AlTiN eShop 16 26 26 36 11.6 73 83 12 0.25 0.05 0.065
16 AlTiN eShop AlTiN eShop 22 36 32 42 15.5 82 92 16 0.35 0.055 0.075
20 AlTiN eShop AlTiN eShop 26 41 40 52 19.5 92 104 20 0.4 0.075 0.095
