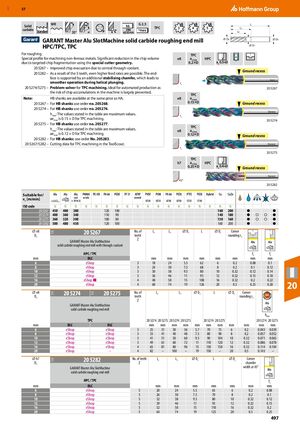

GARANT Master Alu SlotMachine
Твёрдосплавная пластинчатая фреза для черновой обработки, HPC/TPC и TPC
Для черновой обработки. Специальный профиль для обработки цветных металлов. Значительное снижение объема стружки благодаря целевой фрагментации стружки с использованием специальной геометрии резца.
Модели и характеристики
- 20 5267 – Улучшенная эвакуация стружки благодаря центральной подаче СОЖ
- 20 5282 – Благодаря 5 зубьям возможны еще более высокие подачи. Торцевая поверхность поддерживается дополнительным стабилизирующим фаском, что обеспечивает более плавную работу при спиральном входе
- 20 5274/5275 – Универсальное решение для обработки TPC. Идеально для автоматизированного производства, так как риск накопления стружки в станке практически исключен
Примечание
- Державки HB доступны по той же цене, что и HA
- 20 5267 – Для державок HB используйте номер заказа 205268
- 20 5274 – Для державок HB используйте номер заказа 205276
- 20 5275 – Для державок HB используйте номер заказа 205277. hmax: значения в таблице являются максимальными. aemax составляет 0.12 × D для обработки TPC
- 20 5282 – Для державок HB используйте номер заказа 205283
- 20 5267/5282 – Данные резания для обработки TPC доступны в ToolScout
Рекомендуемые режимы резания
| Код ISO | Скорость резания vc [м/мин] | Группа материалов |
|---|
| 20 5267 | 450 | 400 | 380 | 120 | 100 | N, P, H, M |
| 20 5274 | 400 | 360 | 340 | 110 | 90 | N, P, H, M |
| 20 5275 | 360 | 320 | 300 | 100 | 80 | N, P, H, M |
| 20 5282 | 500 | 480 | 450 | 120 | 100 | N, P, H, M |
Технические характеристики модели 20 5267
| ⌀ e8 мм | DLC | Z | Lc мм | L1 мм | ⌀ D1 мм | L мм | ⌀ Ds мм | rv мм | fz мм |
|---|
| 6 | eShop | 3 | 18 | 24 | 5.5 | 62 | 6 | 0.08 | 0.1 |
| 8 | eShop | 3 | 24 | 30 | 7.5 | 68 | 8 | 0.1 | 0.12 |
| 10 | eShop | 3 | 30 | 38 | 9.5 | 80 | 10 | 0.12 | 0.14 |
| 12 | eShop | 3 | 36 | 46 | 11 | 93 | 12 | 0.15 | 0.18 |
| 16 | eShop | 4 | 48 | 58 | 15 | 108 | 16 | 0.2 | 0.22 |
| 20 | eShop | 4 | 60 | 74 | 19 | 126 | 20 | 0.25 | 0.28 |
Технические характеристики моделей 20 5274 и 20 5275
| ⌀ e8 мм | 20 5274 DLC | 20 5275 DLC | Z 20 5274 | Z 20 5275 | Lc 20 5274 мм | Lc 20 5275 мм | L1 20 5274 мм | L1 20 5275 мм | ⌀ D1 мм | L мм | ⌀ Ds мм | hmax мм | fz 20 5274 мм | fz 20 5275 мм |
|---|
| 6 | eShop | eShop | 3 | 3 | 25 | 31 | 30 | 36 | 5.7 | 70/75 | 6 | 0.043/0.039 | 0.2 | 0.2 |
| 8 | eShop | eShop | 3 | 3 | 33 | 41 | 40 | 48 | 7.5 | 80/90 | 8 | 0.057/0.052 | 0.2 | 0.2 |
| 10 | eShop | eShop | 3 | 3 | 41 | 51 | 50 | 60 | 9.5 | 90/104 | 10 | 0.071/0.065 | 0.32 | 0.32 |
| 12 | eShop | eShop | 3 | 3 | 49 | 61 | 60 | 72 | 11 | 110/120 | 12 | 0.086/0.078 | 0.32 | 0.32 |
| 16 | eShop | eShop | 4 | 4 | 65 | 81 | 80 | 96 | 15 | 130/150 | 16 | 0.114/0.104 | 0.32 | 0.32 |
| 20 | eShop | – | 4 | 4 | 82 | – | 100 | – | 19 | 150/– | 20 | 0.143/– | 0.5 | 0.5 |
Технические характеристики модели 20 5282
| ⌀ h7 мм | DLC | Z | Lc мм | L1 мм | ⌀ D1 мм | L мм | ⌀ Ds мм | Ширина фаски на 45° мм | fz мм |
|---|
| 6 | eShop | 5 | 20 | 24 | 5.5 | 65 | 6 | 0.2 | 0.08 |
| 8 | eShop | 5 | 26 | 30 | 7.5 | 70 | 8 | 0.2 | 0.1 |
| 10 | eShop | 5 | 32 | 38 | 9.5 | 80 | 10 | 0.32 | 0.12 |
| 12 | eShop | 5 | 39 | 46 | 11 | 93 | 12 | 0.32 | 0.15 |
| 16 | eShop | 5 | 52 | 58 | 15 | 110 | 16 | 0.32 | 0.2 |
| 20 | eShop | 5 | 64 | 74 | 19 | 125 | 20 | 0.5 | 0.25 |
