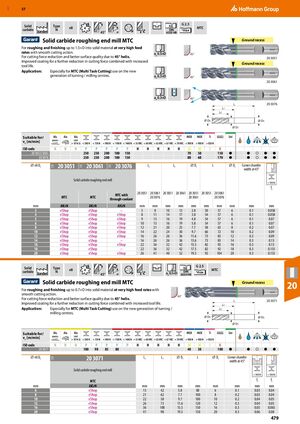

Твёрдосплавная фреза для предварительной обработки MTC

Первый вариант: обработка до 1,5×D

Твёрдый сплав, стандартный тип N, 4 зубья, спираль 45°, DIN 6535 HB

Для предварительной и чистовой обработки до 1,5×D в цельный материал на очень высоких подачах с плавным резанием. Снижение силы резания и улучшение качества поверхности благодаря спирали 45°. Улучшенное покрытие обеспечивает дальнейшее снижение силы резания в сочетании с увеличенным сроком службы инструмента.

Применение: Особенно для использования MTC (многофункциональное резание) в новом поколении токарных и фрезерных центров.

Диаметр, мм 20 3051/3061, мм 20 3076, мм Скорость резания vc [м/мин]
– – – 250, 230, 200, 180, 150, 70, 50, 80, 60, 150
Диаметр e8, мм MTC AlCrN MTC с охлаждением AlCrN Lc L1 ⌀ D1 L ⌀ Ds Радиус
3 eShop eShop 5, 8, 10, 13 2.8 50 57 6 0.1, 0.058
4 eShop eShop 8, 11, 14, 17 3.8 54 57 6 0.1, 0.058
5 eShop eShop 9, 13, 16, 19 4.8 54 57 6 0.1, 0.07
6 eShop eShop 10, 13, 16, 19 5.8 54 57 6 0.1, 0.07
8 eShop eShop 12, 21, 20, 25 7.7 58 63 8 0.2, 0.07
10 eShop eShop 14, 22, 24, 30 9.7 66 72 10 0.2, 0.09
12 eShop eShop 16, 26, 26, 36 11.6 73 83 12 0.3, 0.09
14 eShop eShop 16, 26, 26, 36 13.6 73 83 14 0.3, 0.13
16 eShop eShop 22, 36, 32, 42 15.5 82 92 16 0.3, 0.13
18 eShop eShop 22, 36, 32, 42 17.5 82 92 18 0.3, 0.155
20 eShop eShop 26, 41, 40, 52 19.5 92 104 20 0.3, 0.155

Второй вариант: обработка до 0,7×D

Твёрдый сплав, стандартный тип N, 4 зубья, спираль 45°, DIN 6535 HB

Для предварительной и чистовой обработки до 0,7×D в цельный материал на очень высоких подачах с плавным резанием. Снижение силы резания и улучшение качества поверхности благодаря спирали 45°. Улучшенное покрытие обеспечивает дальнейшее снижение силы резания в сочетании с увеличенным сроком службы инструмента.

Применение: Особенно для использования MTC (многофункциональное резание) в новом поколении токарных и фрезерных центров.

Диаметр e8, мм MTC AlCrN Lc, мм L1, мм ⌀ D1, мм L, мм ⌀ Ds, мм Радиус, мм
6 eShop 13, 42 5.8 80 6 0.1, 0.03, 0.04
8 eShop 21, 62 7.7 100 8 0.2, 0.03, 0.04
10 eShop 22, 58 9.7 100 10 0.2, 0.04, 0.05
12 eShop 26, 73 11.6 120 12 0.3, 0.04, 0.05
16 eShop 36, 100 15.5 150 16 0.3, 0.05, 0.065
20 eShop 41, 98 19.5 150 20 0.3, 0.06, 0.08
