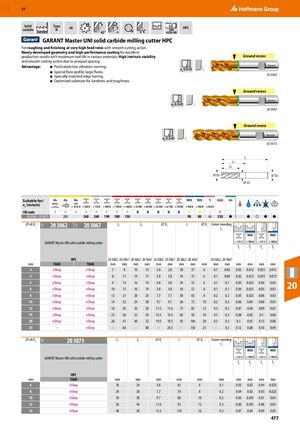

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 477

Предыдущая страница Следующая страница

Навигация

Твёрдосплавная фреза GARANT Master UNI HPC

Твёрдый сплав, стандартный тип N, 4 зубья, 42°, DIN 6535 HB

Для предварительной и чистовой обработки на очень высоких подачах с плавным резанием. Вновь разработанная геометрия и высокопроизводительное покрытие обеспечивают отличные результаты производства с максимальным сроком службы инструмента при обработке различных материалов. Высокая внутренняя стабильность и плавное резание благодаря неравномерному шагу зубьев.

Преимущества

  • Особенно низкая вибрация при работе
  • Специальный профиль канавки, крупные канавки
  • Специально подобранное хонингование кромки
  • Оптимизированная подложка для твёрдости и вязкости

Технические характеристики

Артикул Скорость резания vc [м/мин] Материалы
20 3062–20 3073 280, 260, 240, 190, 180, 150, 90, 80, 40, 250 N, P, H, M, S, K
Диаметр e8, мм 20 3062, мм 20 3067, мм 20 3073, мм Lc, мм L1, мм ⌀ D1, мм L, мм ⌀ Ds, мм Радиус, мм
3 5, 8 10, 13 2.8 50 57 6 0.1 0.06 0.02, 0.012, 0.025, 0.015
4 8, 11 14, 17 3.8 54 57 6 0.1 0.08 0.02, 0.012, 0.025, 0.015
5 9, 13 16, 19 4.8 54 57 6 0.1 0.1 0.03, 0.025, 0.04, 0.03
6 10, 13 16, 19 5.8 54 57 6 0.1 0.1 0.04, 0.025, 0.05, 0.03
8 12, 21 20, 25 7.7 58 63 8 0.2 0.2 0.05, 0.025, 0.06, 0.03
10 14, 22 24, 30 9.7 66 72 10 0.2 0.2 0.06, 0.04, 0.08, 0.05
12 16, 26 26, 36 11.5, 11.6 73 83 12 0.3 0.3 0.07, 0.04, 0.09, 0.05
16 22, 36 32, 42 15.5 82 92 16 0.3 0.3 0.08, 0.05, 0.1, 0.06
20 26, 41 40, 52 19.5 92 104 20 0.3 0.3 0.1, 0.07, 0.13, 0.08
25 –, 68 –, 80 –, 24.5 – 136 25 – 0.3 0.12, 0.08, 0.16, 0.09
Диаметр e8, мм 20 3073 Lc, мм L1, мм ⌀ D1, мм L, мм ⌀ Ds, мм Радиус, мм
6 TiSiN 18, 24 5.8 65 6 0.1 0.03, 0.02, 0.04, 0.025
8 TiSiN 24, 30 7.7 70 8 0.2 0.04, 0.02, 0.05, 0.025
10 TiSiN 30, 38 9.7 80 10 0.2 0.05, 0.035, 0.07, 0.04
12 TiSiN 36, 46 11.6 93 12 0.3 0.06, 0.035, 0.08, 0.04
16 TiSiN 48, 58 15.5 110 16 0.3 0.07, 0.04, 0.09, 0.05
