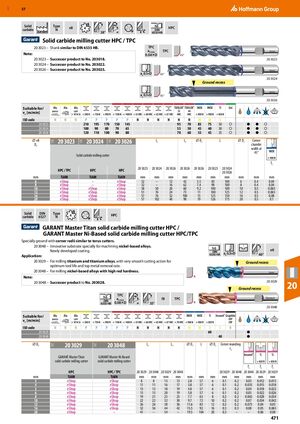

Твердосплавная фреза HPC/TPC
20 3023 – державка аналогична DIN 6535 HB.
20 3023 – продукт-преемник 203018.
20 3024 – продукт-преемник 203022.
20 3026 – продукт-преемник 203025.
| Применение/скорость резания vc [м/мин] | Код ISO | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 3023 | 210 | 195 | 170 | 150 | 145 | 95 | 70 | 85 | 75 | 50 | ● | ● | ||||
| 20 3024 | 100 | 90 | 80 | 70 | 65 | 55 | 50 | 45 | 40 | 30 | ● | ● | ||||
| 20 3026 | 120 | 110 | 100 | 90 | 80 | 70 | 60 | 55 | 45 | 35 | ● | ● | ||||
| ⌀ e8 мм | Lc мм | L1 мм | ⌀ D1 мм | L мм | ⌀ Ds мм | Ширина скругления при 45° мм | fz мм |
|---|---|---|---|---|---|---|---|
| 6 | 32 | 12 | 42 | 5.5 | 83 | 6 | 0.04 |
| 8 | 32 | 16 | 62 | 7.4 | 90 | 8 | 0.04 |
| 10 | 38 | 20 | 60 | 9.2 | 100 | 10 | 0.065 |
| 12 | 51 | 24 | 73 | 11 | 100 | 12 | 0.065 |
| 16 | 57 | 32 | 100 | 15 | 125 | 16 | 0.08 |
| 20 | 57 | 40 | 98 | 19 | 126 | 20 | 0.1 |
Твердосплавная фреза GARANT Master Titan HPC / Твердосплавная фреза GARANT Master для никельсодержащих сплавов HPC/TPC
Специально заточена с угловыми радиусами, аналогичными тороидальным фрезам.
20 3029 – для фрезерования титана и титановых сплавов с очень плавной работой для оптимальной стойкости инструмента и высокой производительности удаления металла.
20 3048 – инновационная подложка специально для обработки никельсодержащих сплавов. Новое разработанное покрытие.
20 3048 – для фрезерования никельсодержащих сплавов с высокой красностойкостью.
20 3048 – продукт-преемник 203028.
| Применение/скорость резания vc [м/мин] | Код ISO | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 3029 | 60 | ● | ||||||||||||
| 20 3048 | 40 | ● | ||||||||||||
| ⌀ DC мм | Lc мм | L1 мм | ⌀ D1 мм | L мм | ⌀ Ds мм | Скругление угла rv мм | fz мм |
|---|---|---|---|---|---|---|---|
| 3 | 8 | 13 | 2.8 | 57 | 6 | 0.1 | 0.03 |
| 4 | 11 | 16 | 3.8 | 57 | 6 | 0.1 | 0.035 |
| 5 | 13 | 18 | 4.8 | 57 | 6 | 0.1 | 0.04 |
| 6 | 13 | 20 | 5.8 | 57 | 6 | 0.1 | 0.05 |
| 8 | 19 | 25 | 7.7 | 63 | 8 | 0.2 | 0.065 |
| 10 | 22 | 32 | 9.7 | 72 | 10 | 0.2 | 0.07 |
| 12 | 26 | 38 | 11.6 | 83 | 12 | 0.2 | 0.075 |
| 16 | 32 | 44 | 15.5 | 92 | 16 | 0.3 | 0.08 |
| 20 | 41 | 54 | 19.5 | 104 | 20 | 0.3 |
