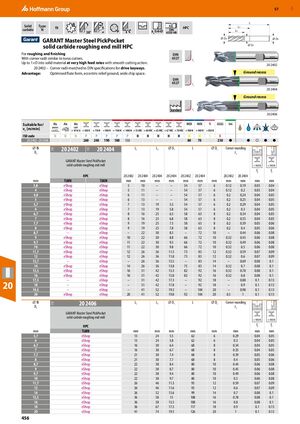

GARANT Master Steel PickPocket

Твердосплавная развёрнутая фреза ВПС

Для черновой и чистовой обработки

С радиусами углов, подобными торцевым фрезам. Глубина до 1×D в сплошной материал при очень высоких подачах с плавным резанием.

Преимущества

Оптимизированная форма канавки, эксцентрично заточенная задняя поверхность, широкое пространство для стружки.

20 2402 – Радиусы углов соответствуют спецификациям DIN для приводных пазов.

Пригодна для / vc [м/мин]

Код ISO Марка материала и скорость резания
20 2402–20 2406 N 260 N 240 N 190 P 180 P 150 P P P H H H H H M M S K 250 ● ● ○ ● ●

Технические характеристики

⌀ f8 (мм) Покрытие 20 2402 Lc (мм) 20 2402 L1 (мм) 20 2404 Lc (мм) 20 2404 L1 (мм) ⌀ D1 (мм) L (мм) ⌀ Ds (мм) Радиус углов (мм) fz < 900 N (мм) fz < 900 N (мм)
3,8 TiAlN eShop 5 10 – – 54 57 6 0,12 0,19 0,03–0,04
4 TiAlN eShop 5 11 – – 54 57 6 0,12 0,2 0,03–0,04
4,8 TiAlN eShop 6 11 – – 54 57 6 0,2 0,24 0,04–0,05
5 TiAlN eShop 6 13 – – 54 57 6 0,2 0,25 0,04–0,05
5,7 TiAlN eShop 7 13 19 5,5 54 57 6 0,2 0,29 0,04–0,05
6 TiAlN eShop 7 13 19 5,8 54 57 6 0,2 0,3 0,04–0,05
6,7 TiAlN eShop 8 16 25 6,5 58 63 8 0,2 0,34 0,04–0,05
7 TiAlN eShop 8 16 25 6,8 58 63 8 0,2 0,35 0,04–0,05
7,7 TiAlN eShop 9 19 25 7,5 58 63 8 0,2 0,39 0,05–0,06
8 TiAlN eShop 9 19 25 7,8 58 63 8 0,2 0,4 0,05–0,06
8,7 – – 22 30 8,5 – 72 10 – 0,44 0,06–0,08
9 TiAlN eShop 10 22 30 8,8 66 72 10 0,32 0,45 0,06–0,08
9,7 TiAlN eShop 11 22 30 9,5 66 72 10 0,32 0,49 0,06–0,08
10 TiAlN eShop 11 22 30 9,8 66 72 10 0,32 0,5 0,06–0,08
11,7 TiAlN eShop 12 26 36 11,5 73 83 12 0,32 0,59 0,07–0,09
12 TiAlN eShop 12 26 36 11,8 73 83 12 0,32 0,6 0,07–0,09
13,7 – – 26 36 13,5 – 83 14 – 0,69 0,08–0,1
14 TiAlN eShop 14 26 36 13,8 75 83 14 0,32 0,7 0,08–0,1
15,5 TiAlN eShop 16 31 42 15,3 82 92 16 0,32 0,78 0,08–0,1
16 TiAlN eShop 16 31 42 15,8 82 92 16 0,32 0,8 0,08–0,1
17,5 – – 31 42 17,3 – 92 18 – 0,88 0,1–0,13
18 – – 31 42 17,8 – 92 18 – 0,9 0,1–0,13
19,5 – – 41 52 19,3 – 104 20 – 0,98 0,1–0,13
20 TiAlN eShop 20 41 52 19,8 92 104 20 0,5 1 0,1–0,13

Технические характеристики (модель 20 2406)

⌀ f8 (мм) Покрытие Lc (мм) L1 (мм) h (мм) L (мм) ⌀ Ds (мм) Радиус углов (мм) fz < 900 N (мм) fz < 900 N (мм)
5,7 TiAlN eShop 13 24 5,5 62 6 0,29 0,04 0,05
6 TiAlN eShop 13 24 5,8 62 6 0,3 0,04 0,05
6,7 TiAlN eShop 16 30 6,4 68 8 0,34 0,04 0,05
7 TiAlN eShop 16 30 6,7 68 8 0,35 0,04 0,05
7,7 TiAlN eShop 21 30 7,4 68 8 0,39 0,05 0,06
8 TiAlN eShop 21 30 7,7 68 8 0,4 0,05 0,06
8,7 TiAlN eShop 22 38 8,4 80 10 0,44 0,06 0,08
9 TiAlN eShop 22 38 8,7 80 10 0,45 0,06 0,08
9,7 TiAlN eShop 22 38 9,4 80 10 0,49 0,06 0,08
10 TiAlN eShop 22 38 9,7 80 10 0,5 0,06 0,08
11,7 TiAlN eShop 26 46 11,3 93 12 0,59 0,07 0,09
12 TiAlN eShop 26 46 11,6 93 12 0,6 0,07 0,09
14 TiAlN eShop 26 52 13,6 99 14 0,7 0,08 0,1
15,5 TiAlN eShop 36 58 15 108 16 0,78 0,08 0,1
16 TiAlN eShop 36 58 15,5 108 16 0,8 0,08 0,1
18 TiAlN eShop 36 67 17,5 117 18 0,9 0,1 0,13
20 TiAlN eShop 41 74 19,5 126 20 1 0,1 0,13
