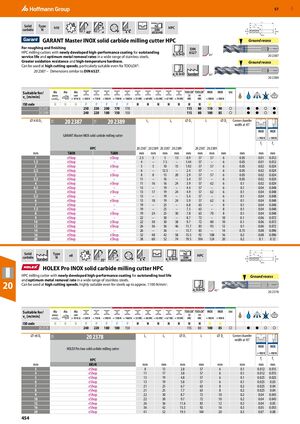

GARANT Master INOX твердосплавная фреза HPC

Для черновой и чистовой обработки

Фрезы HPC с недавно разработанным высокопроизводительным покрытием для выдающегося срока службы и оптимальных скоростей удаления металла в широком диапазоне нержавеющих сталей. Повышенная окислительная стойкость и твердость при высоких температурах. Может использоваться на высоких скоростях резания, особенно подходит даже для TOOLOX®.

20 2387 – размеры соответствуют DIN 6527.

Диаметр, мм Покрытие TiAlN Lc, мм L1, мм D1, мм L, мм Ds, мм Форма державки Фаска под 45°, мм fz, мм fz, мм
1 eShop 2.5 3 5 13 0.9 57 57 6 0.05 0.01 0.012
1,5 eShop 4 – 7.5 – 1.44 57 – 6 0.05 0.01 0.012
2 eShop 5 5 10 15 1.92 57 57 6 0.05 0.02 0.024
2,5 eShop 6 – 12.5 – 2.4 57 – 6 0.05 0.02 0.024
3 eShop 8 8 15 20 2.9 57 57 6 0.05 0.02 0.024
3,5 eShop 11 – 16 – 3.4 57 – 6 0.05 0.02 0.024
4 eShop 11 16 16 24 3.9 57 62 6 0.1 0.02 0.024
4,5 eShop 13 – 19 – 4.4 57 – 6 0.1 0.04 0.048
5 eShop 13 17 19 24 4.9 57 62 6 0.1 0.04 0.048
5,5 eShop 13 – 19 – 5.4 57 – 6 0.1 0.04 0.048
6 eShop 13 18 19 24 5.9 57 62 6 0.1 0.04 0.048
7 eShop 19 – 25 – 6.8 63 – 8 0.1 0.04 0.048
7,5 eShop 19 – 25 – 7.3 63 – 8 0.1 0.04 0.048
8 eShop 19 24 25 30 7.8 63 70 8 0.1 0.04 0.048
9 eShop 22 – 30 – 8.7 72 – 10 0.1 0.06 0.072
10 eShop 22 30 30 38 9.7 72 80 10 0.1 0.06 0.072
12 eShop 26 36 36 46 11.7 83 93 12 0.1 0.06 0.072
14 eShop 26 – 36 – 13.7 83 – 14 0.15 0.08 0.096
16 eShop 32 48 42 58 15.5 92 108 16 0.2 0.08 0.096
20 eShop 38 60 52 74 19.5 104 124 20 0.2 0.1 0.12

HOLEX Pro INOX твердосплавная фреза HPC

Фреза HPC с недавно разработанным высокопроизводительным покрытием для выдающегося срока службы и оптимальной скорости удаления металла в широком диапазоне нержавеющих сталей. Может использоваться на высоких скоростях резания, высокоподходит даже для сталей до прим. 1100 Н/мм².

Диаметр, мм Покрытие AlCrN Lc, мм L1, мм D1, мм L, мм Ds, мм Форма державки Фаска под 45°, мм fz, мм fz, мм
3 eShop 8 13 2.8 57 6 0.1 0.012 0.015
4 eShop 11 17 3.8 57 6 0.1 0.012 0.015
5 eShop 13 19 4.8 57 6 0.1 0.025 0.025
6 eShop 13 19 5.8 57 6 0.1 0.025 0.03
7 eShop 21 25 6.7 63 8 0.2 0.025 0.04
8 eShop 21 25 7.7 63 8 0.2 0.025 0.04
9 eShop 22 30 8.7 72 10 0.2 0.04 0.045
10 eShop 22 30 9.7 72 10 0.2 0.04 0.045
12 eShop 26 36 11.6 83 12 0.3 0.04 0.05
16 eShop 36 42 15.5 92 16 0.3 0.05 0.055
20 eShop 41 52 19.5 104 20 0.3 0.07 0.08
