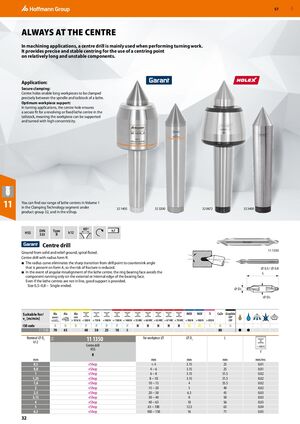

ВСЕГДА В ЦЕНТРЕ

При обработке резанием центровочное сверло в основном используется при выполнении токарных операций. Оно обеспечивает точное и устойчивое центрирование для использования центрирующего пиноля на относительно длинных и нестабильных деталях.

Применение:

Надёжное закрепление:

Центровые отверстия позволяют точно закреплять длинные детали между шпинделем и задней бабкой токарного станка.

Оптимальная поддержка детали:

При токарной обработке центровое отверстие обеспечивает надёжную посадку вращающегося или неподвижного центра в задней бабке, что позволяет поддерживать деталь и вращать её с высокой концентричностью.

Вы можете найти наш ассортимент центров в Томе 1 в разделе технологии зажима под группой продуктов 32 и в eShop.

Центровочное сверло

HSS DIN 333 Тип R

Шлифовано из целого материала, с разгрузкой, со спиральными канавками.

Центровочное сверло с формой радиуса R:

  • Радиусная кривая устраняет острый переход от вершины сверла к углу развёртки, присутствующий в форме A, поэтому риск скола снижается.
  • При угловом смещении центра токарного станка кольцевая опорная поверхность предотвращает протекание детали только по внешнему или внутреннему краю опорной поверхности. Даже если центры токарного станка не совпадают, обеспечивается хорошая поддержка.

Размеры 0,5–0,8 — однозаходное.

⌀ DC мм для заготовки ⌀ ⌀ DS мм L мм Подача мм/об
0,5 <4 3,15 25 0,01
0,8 4–6 3,15 25 0,01
1 6–8 3,15 31,5 0,02
1,25 8–10 3,15 31,5 0,02
1,6 10–15 4 35,5 0,02
2 15–20 5 40 0,02
2,5 20–30 6,3 45 0,03
3,15 30–40 8 50 0,03
4 40–63 10 56 0,03
5 63–100 12,5 63 0,04
6,3 100–150 16 71 0,05
