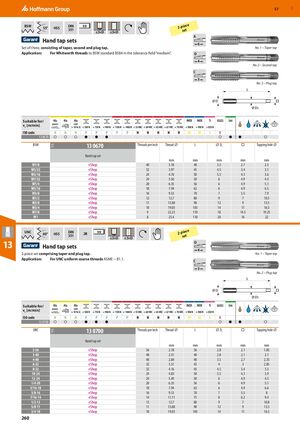

Наборы ручных метчиков BSW

Набор из трёх частей, состоящий из конического метчика, среднего метчика и метчика-пробойника.

Назначение: Для резьбы Уитворта по стандарту BSW BS84 в поле допуска «средний».

Размер Витков на дюйм Диаметр резьбы, мм L, мм ⌀ Ds, мм □, мм Диаметр отверстия под нарезание, мм
W1/8 40 3,18 40 3,5 2,7 2,5
W5/32 32 3,97 45 4,5 3,4 3,1
W3/16 24 4,76 50 5,5 4,3 3,6
W7/32 24 5,56 50 6 4,9 4,4
W1/4 20 6,35 56 6 4,9 5,1
W5/16 18 7,94 63 6 4,9 6,5
W3/8 16 9,53 70 7 5,5 7,9
W1/2 12 12,7 80 9 7 10,5
W5/8 11 15,88 90 12 9 13,5
W3/4 10 19,05 105 14 11 16,5
W7/8 9 22,23 110 18 14,5 19,25
W1 8 25,4 110 20 16 22

Наборы ручных метчиков UNC

Набор из двух частей, состоящий из конического метчика и метчика-пробойника.

Назначение: Для унифицированной крупной резьбы UNC стандарта ASME − B1.1.

Размер Витков на дюйм Диаметр резьбы, мм L, мм ⌀ Ds, мм □, мм Диаметр отверстия под нарезание, мм
2-56 56 2,18 36 2,8 2,1 1,85
3-48 48 2,51 40 2,8 2,1 2,1
4-40 40 2,84 40 3,5 2,7 2,35
6-32 32 3,51 45 4 3 2,85
8-32 32 4,16 45 4,5 3,4 3,5
10-24 24 4,83 50 5,5 4,3 3,9
12-24 24 5,49 50 6 4,9 4,5
1/4-20 20 6,35 56 6 4,9 5,1
5/16-18 18 7,94 63 6 4,9 6,6
3/8-16 16 9,53 70 7 5,5 8
7/16-14 14 11,11 75 8 6,2 9,4
1/2-13 13 12,7 80 9 7 10,8
5/8-11 11 15,88 90 12 9 13,5
3/4-10 10 19,05 105 14 11 16,5
