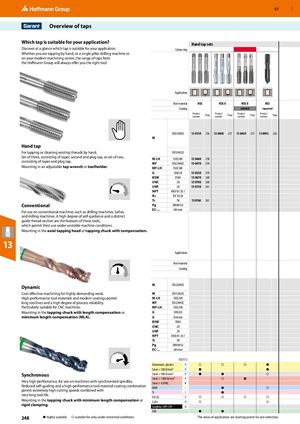

Обзор метчиков
Какой метчик подходит для вашего применения? Узнайте на первый взгляд, какой метчик подходит для вашего применения. Выполняете ли вы нарезание вручную, работаете на одностоечном сверлильном станке или на современном станке с ЧПУ – программа метчиков от Hoffmann Group всегда предложит вам правильный инструмент.
Наборы ручных метчиков
Для нарезания или восстановления существующей резьбы вручную. Набор из трёх метчиков, состоящий из чернового, среднего и чистового метчика, или набор из двух, состоящий из чернового и чистового метчика. Монтаж в регулируемый ключ для метчиков или держатель инструмента.
| Применение | Обозначение | Допуск/Стандарт | Артикул | Страница |
|---|---|---|---|---|
| Ручной метчик | M | ISO2/6H(X) | 13 0150 | 256 |
| M | ISO3/6G(X) | 13 0400 | 257 | |
| M-LH | ISO2/6H | 13 0460 | 258 | |
| MF | ISO2/6H(X) | 13 0470 | 259 | |
| MF-LH | ISO2/6H | — | — | |
| G | DIN228 | 13 0550 | 259 | |
| BSW | BS84 | 13 0670 | 260 | |
| UNC | 2B | 13 0700 | 260 | |
| UNF | 2B | 13 0750 | 261 | |
| NPT | ANSI B1 20.1 | — | — | |
| Rc | EN 10226 | — | — | |
| Tr | 7H | 13 0760 | 261 | |
| Pg | DIN40432 | — | — | |
| EC-... | 6H mod | — | — |
Традиционные метчики
Для использования на обычных станках, таких как сверлильные станки, токарные станки и фрезерные станки. Высокая степень самонаведения и хорошо выраженная направляющая резьба – отличительные признаки этих инструментов, позволяющие их использование в нестабильных условиях работы станка. Монтаж в осевую тару с резьбой или метчиковый патрон с компенсацией.
Динамичные метчики
Экономичная обработка высоконагруженных работ. Современные материалы инструмента и современные покрытия обеспечивают долгий срок службы инструмента и высокую надёжность процесса. Особенно подходит для станков с ЧПУ. Монтаж в метчиковый патрон с компенсацией длины или минимальной компенсацией длины (MLA).
| Материал инструмента | Покрытие | Применение | HSS | HSS-E | HSS-E нитрирован | HSS паровой обработки |
|---|---|---|---|---|---|---|
| По материалам | M | ISO2/6H(X) | ||||
| M | ISO3/6G(X) | |||||
| M-LH | ISO2/6H | |||||
| MF | ISO2/6H(X) | |||||
| MF-LH | ISO2/6H | |||||
| G | DIN228 | |||||
| G | Перебор | |||||
| BSW | BS84 | |||||
| UNC | 2B | |||||
| UNF | 2B | |||||
| NPT | ANSI B1 20.1 | |||||
| Tr | 7H | |||||
| Pg | DIN40432 | |||||
| EC-... | 6H mod |
Синхронные метчики
Очень высокая производительность для использования на станках с синхронизированными шпинделями. Пониженная степень самонаведения и комбинация высокопроизводительного материала инструмента с современным покрытием позволяют достичь чрезвычайно высоких скоростей резания при одновременно длительном сроке службы инструмента. Монтаж в метчиковый патрон с минимальной компенсацией длины или жёсткое крепление.
| Материал | Код ISO 513 | HSS | HSS-E | HSS-E нитрирован | HSS паровой обработки |
|---|---|---|---|---|---|
| Алюминий, пластик | N | ○ | ○ | ○ | ● |
| Сталь < 500 Н/мм² | P | ● | ● | ||
| Сталь < 900 Н/мм² | P | ● | ● | ○ | |
| Сталь < 1400 Н/мм² | P | ○ | ● | ||
| Сталь > 45 HRC | H | ||||
| INOX | M | ● | ○ | ||
| Ti | S | ● | |||
| GG (G) | K | ○ | ○ | ○ | ○ |
| CuZn | N | ○ | ○ | ||
| Графит, ПКМ, ПКМ | N | ||||
| UNI | ● | ● |
● – высокая пригодность; ○ – пригодность только при ограничивающих условиях. Области применения являются отправной точкой для предварительного выбора.
