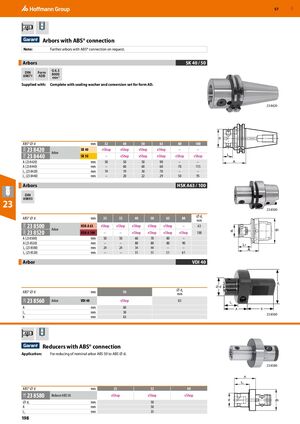

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 198

Предыдущая страница Следующая страница

Навигация

Оправки с соединением ABS®

Примечание: Дополнительные оправки с соединением ABS® доступны по запросу.

Оправки SK 40 / 50

Поставляются в комплекте с уплотнительной шайбой и комплектом переходников для станины AD.

ABS® ⌀ d, мм 32 40 50 63 80 100
23 8420 SK 40 доступна доступна доступна доступна – –
23 8440 SK 50 – доступна доступна доступна доступна доступна
A (23 8420), мм 50 50 50 90 – –
A (23 8440), мм – 60 60 60 70 115
L1 (23 8420), мм 19 19 30 70 – –
L1 (23 8440), мм – 20 22 29 50 95

Оправки HSK A63 / 100

ABS® ⌀ d, мм 25 32 40 50 63 80 ⌀ d1, мм
23 8500 HSK-A 63 доступна доступна доступна доступна доступна – 63
23 8520 HSK-A 100 – – доступна доступна доступна доступна 100
A (23 8500), мм 50 50 60 70 80 –
A (23 8520), мм – – 80 80 80 90
L1 (23 8500), мм 24 24 34 44 – –
L1 (23 8520), мм – – 51 51 51 61

Оправка VDI 40

ABS® ⌀ d, мм 50 ⌀ d1, мм 83
23 8560 Оправка VDI 40 доступна
A, мм 60
L1, мм 38
b, мм 63

Редукторы с соединением ABS®

Применение: Для снижения номинального размера оправки ABS 50 до ABS ⌀ d.

ABS® ⌀ d, мм 25 32 40
23 8580 Редуктор ABS 50 доступна доступна доступна
⌀ d1, мм 50
A, мм 50
L1, мм 35
