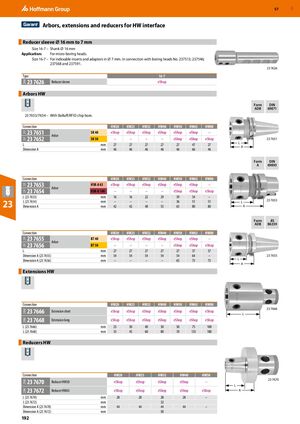

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 192

Предыдущая страница Следующая страница

Навигация

Оправки, удлинители и редукторы для интерфейса HW

Втулка редуктора ⌀ 16 мм на 7 мм

Размер 16-7 – Хвостовик ⌀ 16 мм.

Применение:

Для микро-головок растачивания. Размер 16-7 – для пластин и адаптеров ⌀ 7 мм в соответствии с головками растачивания № 237513; 237546; 237568 и 237591.

Тип 16-7
23 7626 Втулка редуктора

Оправки HW

Соединение HW20 HW25 HW32 HW40 HW50 HW63 HW80
23 7651 SK 40 доступна доступна доступна доступна доступна доступна –
23 7652 SK 50 – – – – доступна доступна доступна
L, мм 27 27 27 27 27 47 27
Размер A, мм 46 46 46 46 46 66 46
Соединение HW20 HW25 HW32 HW40 HW50 HW63 HW80
23 7653 HSK-A 63 доступна доступна доступна доступна доступна доступна –
23 7654 HSK-A 100 – – – – доступна доступна доступна
L (23 7653), мм 16 16 22 29 39 54 –
L (23 7654), мм – – – – 36 51 51
Размер A, мм 42 42 48 55 65 80 80
Соединение HW20 HW25 HW32 HW40 HW50 HW63 HW80
23 7655 BT 40 доступна доступна доступна доступна доступна доступна –
23 7656 BT 50 – – – – доступна доступна доступна
L, мм 27 27 27 27 27 37 37
Размер A (23 7655), мм 54 54 54 54 54 64 –
Размер A (23 7656), мм – – – – 65 75 75

Удлинители HW

Соединение HW20 HW25 HW32 HW40 HW50 HW63 HW80
23 7666 Удлинитель короткий доступна доступна доступна доступна доступна доступна доступна
23 7668 Удлинитель длинный доступна доступна доступна доступна доступна доступна доступна
L (23 7666), мм 25 30 40 50 50 75 100
L (23 7668), мм 35 45 60 80 70 135 180

Редукторы HW

Соединение HW20 HW25 HW32 HW40 HW50
23 7670 Редуктор HW50 доступна доступна доступна доступна –
23 7672 Редуктор HW63 доступна доступна доступна доступна доступна
L (23 7670), мм 28 28 28 28 –
L (23 7672), мм 32
Размер A (23 7670), мм 44 44 44 44 –
Размер A (23 7672), мм 50
