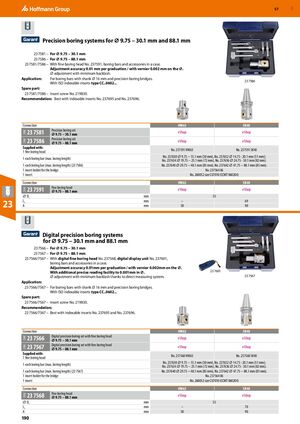

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 190

Системы прецизионного растачивания для ⌀ 9,75 – 30,1 мм и 88,1 мм

23 7581 – Для ⌀ 9,75 – 30,1 мм

23 7586 – Для ⌀ 9,75 – 88,1 мм

23 7581/7586 – С растачивающей головкой № 237591, растачивающими оправками и аксессуарами в кейсе. Точность регулировки 0,01 мм на градацию / с верньером 0,002 мм по диаметру. Регулировка диаметра с минимальным люфтом.

Применение: Для растачивающих оправок с хвостовиком ⌀ 16 мм и мостиков прецизионного растачивания. С ISO индексируемыми пластинами типа CC..0602...

Запасная часть:

23 7581/7586 – Винт пластины № 219830.

Рекомендация: Лучше всего с индексируемыми пластинами № 237695 и № 237696.

Набор прецизионного растачивания 23 7581

⌀ 9,75 − 30,1 мм. Доступно в eShop.

Набор прецизионного растачивания 23 7586

⌀ 9,75 − 88,1 мм. Доступно в eShop.

Поставляется с:

• 1 растачивающая головка HW63 (№ 237591 HW63) или SK40 (№ 237591 SK40)
• По одной растачивающей оправке (максимальная длина растачивания):
  • № 237630 ⌀ 9,75 − 15,1 мм (30 мм), № 237632 ⌀ 14,75 – 20,1 мм (51 мм)
  • № 237634 ⌀ 19,75 − 25,1 мм (72 мм), № 237636 ⌀ 24,75 – 30,1 мм (82 мм)
• По одной растачивающей оправке (максимальная длина растачивания) для 23 7586:
  • № 237640 ⌀ 29,75 − 48,1 мм (85 мм), № 237642 ⌀ 47,75 − 88,1 мм (85 мм)
• 1 держатель инструмента для мостика
• 1 пластина № 260052 размер CU7010 (CCMT 060204)

Растачивающая головка 23 7591

⌀ 9,75 − 88,1 мм. Доступно в eShop.

Системы цифрового прецизионного растачивания для ⌀ 9,75 – 30,1 мм и 88,1 мм

23 7566 – Для ⌀ 9,75 – 30,1 мм

23 7567 – Для ⌀ 9,75 – 88,1 мм

23 7566/7567 – С цифровой растачивающей головкой № 237568, цифровым дисплеем № 237601, растачивающими оправками и аксессуарами в кейсе. Точность регулировки 0,01 мм на градацию / с верньером 0,002 мм по диаметру. С дополнительным точным отсчётом до 0,001 мм по диаметру. Регулировка диаметра с минимальным люфтом благодаря прямой системе измерения.

Применение:

23 7566/7567 – Для растачивающих оправок с хвостовиком ⌀ 16 мм и мостиков прецизионного растачивания. С ISO индексируемыми пластинами типа CC..0602...

Запасная часть:

23 7566/7567 – Винт пластины № 219830.

Рекомендация:

23 7566/7567 – Лучше всего с индексируемыми пластинами № 237695 и № 237696.

Набор цифрового прецизионного растачивания с растачивающей головкой 23 7566

⌀ 9,75 − 30,1 мм. Доступно в eShop.

Набор цифрового прецизионного растачивания с растачивающей головкой 23 7567

⌀ 9,75 − 88,1 мм. Доступно в eShop.

Поставляется с:

• 1 растачивающая головка HW63 (№ 237568 HW63) или SK40 (№ 237568 SK40)
• По одной растачивающей оправке (максимальная длина растачивания):
  • № 237630 ⌀ 9,75 − 15,1 мм (30 мм), № 237632 ⌀ 14,75 – 20,1 мм (51 мм)
  • № 237634 ⌀ 19,75 − 25,1 мм (72 мм), № 237636 ⌀ 24,75 – 30,1 мм (82 мм)
• По одной растачивающей оправке (максимальная длина растачивания) для 23 7567:
  • № 237640 ⌀ 29,75 − 48,1 мм (85 мм), № 237642 ⌀ 47,75 − 88,1 мм (85 мм)
• 1 держатель инструмента для мостика
• 1 пластина № 260052 размер CU7010 (CCMT 060204)

Растачивающая головка 23 7568

⌀ 9,75 − 88,1 мм. Доступно в eShop.
