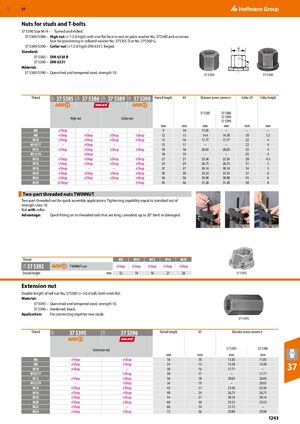

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1243

Предыдущая страница Следующая страница

Навигация

Гайки для шпилек и шпилек-тройников

37 5390 Размер M14 – Точеные и фрезерованные.

37 5385/5386 – Высокая гайка (= высота 1,5 d) с одной плоской поверхностью для опоры на обычную шайбу № 375340 и выпуклой поверхностью для позиционирования в кольцевой шайбе № 375355 D или № 375360 G.

37 5389/5390 – Кольцевая гайка (= высота 1,5 d) DIN 6331, кованая.

Стандарт:

  • 37 5385 – DIN 6330 B
  • 37 5390 – DIN 6331

Материал:

  • 37 5385/5390 – Закаленная и отпущенная сталь, класс прочности 10.
Резьба 37 5385 37 5386 37 5389 37 5390 Общая длина мм AF мм Расстояние между углами e мм Диаметр кольца мм Высота кольца мм
M6 eShop – – – 9 10 11,05 – –
M8 eShop eShop eShop eShop 12 13 14,4 14,38 18
M10 eShop eShop eShop eShop 15 16 17,77 17,77 22
M10/17 – eShop – – 15 17 – – 22
M12 eShop eShop eShop eShop 18 18 20,03 20,03 25
M12/19 – eShop – – 18 19 – – 25
M14 eShop eShop eShop eShop 21 21 23,36 23,36 28
M16 eShop eShop eShop eShop 24 24 26,75 26,75 31
M18 eShop – – eShop 27 27 30,14 30,14 34
M20 eShop eShop eShop eShop 30 30 33,53 33,53 37
M24 eShop eShop eShop eShop 36 36 39,98 39,98 45
M30 (eShop) – – eShop 45 46 51,28 51,28 58

Двухчастные резьбовые гайки TWINNUT

Двухчастная резьбовая гайка для приложений быстрой сборки. Способность затяжки равна стандартной гайке класса прочности 10.

Гайка с кольцом.

Преимущество: Быстрая установка на длинные резьбовые стержни, коррозированные, изогнутые до 20° или поврежденные.

Резьба M8 M10 M12 M16 M20
37 5392 Гайка TWINNUT eShop eShop eShop eShop eShop
Общая высота мм 12 14 16 21 26

Удлиненная гайка

Двойная длина высокой гайки № 375385 (= высота 3,0 d), обе концы плоские.

Материал:

  • 37 5395 – Закаленная и отпущенная сталь, класс прочности 10.
  • 37 5396 – Закаленная, черная.

Применение: Для соединения двух шпилек вместе.

Резьба 37 5395 37 5396 Общая длина мм AF мм Расстояние между углами e мм
M6 eShop eShop 18 10 11,05
M8 eShop eShop 24 13 14,38
M10 eShop – 30 16 17,77
M10/17 – eShop 30 17 –
M12 eShop eShop 36 18 20,03
M12/19 – eShop 36 19 –
M14 eShop eShop 42 21 23,36
M16 eShop eShop 48 24 26,75
M18 eShop eShop 54 27 30,14
M20 eShop eShop 60 30 33,53
M22 eShop – 66 34 37,72
M24 eShop eShop 72 36 39,89
