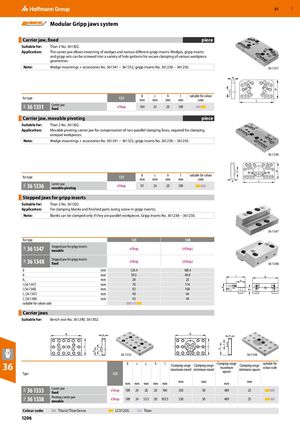

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1206
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Модульная система грипп-кулачков
Державка кулачка неподвижная
Подходит для: Titan 2 № 361302.
Применение: державка кулачка позволяет крепить клинья и различные грипп-вставки. Клинья, грипп-вставки и наборы грипп-вставок могут ввинчиваться в различные схемы отверстий для безопасного зажима различных геометрий заготовок.
Примечание: крепления клиньев + принадлежности № 361341–361352, грипп-вставки № 361238–361250.
| Тип | Модель | Размер | b (мм) | c (мм) | h (мм) | l (мм) |
|---|---|---|---|---|---|---|
| 36 1331 | 36 1331 | 125 | 104 | 24 | 20 | 189 |
| неподвижный |
Державка кулачка подвижная поворотная
Подходит для: Titan 2 № 361302.
Применение: подвижная поворотная державка кулачка для компенсации непараллельных зажимных поверхностей, требуется для зажима неравных заготовок.
Примечание: крепления клиньев + принадлежности № 361341–361352, грипп-вставки № 361238–361250.
| Тип | Модель | Размер | b (мм) | c (мм) | h (мм) | l (мм) |
|---|---|---|---|---|---|---|
| 36 1336 | 36 1336 | 125 | 97 | 24 | 20 | 189 |
| подвижный поворотный |
Ступенчатые кулачки для грипп-вставок
Подходит для: Titan 2 № 361302.
Применение: для зажима заготовок и готовых деталей (с использованием ввинчиваемых грипп-вставок).
Примечание: заготовки можно зажимать только если это параллельные заготовки. Грипп-вставки № 361238–361250.
| Тип | Модель | Размер | Вариант | eShop |
|---|---|---|---|---|
| 36 1347 | 36 1347 | 125 | подвижный | eShop |
| 160 | (eShop) | |||
| 36 1348 | 36 1348 | 125 | неподвижный | eShop |
| 160 | (eShop) | |||
| Параметр | 125 | 160 | ||
| b (мм) | 124,4 | 160,4 | ||
| h (мм) | 39,5 | 49,8 | ||
| h1 (мм) | 20 | 25 | ||
| l (36 1347) (мм) | 70 | 114 | ||
| l (36 1348) (мм) | 92 | 104 | ||
| l1 (36 1347) (мм) | 40 | 64 | ||
| l1 (36 1348) (мм) | 43 | 44 | ||
Державки кулачков
Подходит для: тисков для верстака № 361290; 361302.
| Тип | Модель | Размер | Вариант | b (мм) | c (мм) | c1 (мм) | h (мм) | l (мм) | Диапазон зажима максимум круглый (мм) | Диапазон зажима минимум круглый (мм) | Диапазон зажима максимум квадратный (мм) | Диапазон зажима минимум квадратный (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 36 1333 | 36 1333 | 125 | неподвижный | 189 | 24 | 26 | 20 | 104 | 330 | 50 | 489 | 25 |
| 36 1338 | 36 1338 | 125 | подвижный | 189 | 24 | 53,5 | 20 | 103,5 | 330 | 50 | 489 | 25 |
Код цвета: Titan2/TitanSense / LCV125G / Titan
