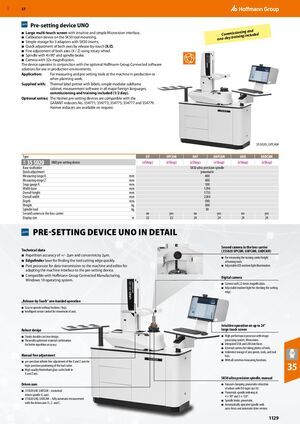

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1129

Устройство предварительной установки UNO

• Большой многосенсорный экран с интуитивным и простым интерфейсом Microvision.
• Калибровочное устройство на державке инструмента SK50.
• Простое хранилище для 3 адаптеров с вставками SK50.
• Быстрая регулировка обеих осей посредством отпускания касанием (X/Z).
• Точная регулировка обеих осей (X/Z) с помощью колеса вращения.
• Шпиндель с 4×90° и тормозом шпинделя.
• Камера с 32-кратным увеличением.
• Ввод в эксплуатацию и обучение включены в однодневное обучение

Устройство работает совместно с опциональными программными решениями Hoffmann Group Производство, связанное цифрой для использования в производственных условиях.

Применение: Для измерения и предварительной установки инструмента на станке при производстве или при планировании работ.

Поставляется с: Термальным принтером этикеток с этикетками, простым модульным шкафом подрамника, программным обеспечением измерений на всех основных иностранных языках, ввод в эксплуатацию и обучение включены (½ дня).

Дополнительные опции: Устройства предварительной установки Haimer совместимы с редукторами GARANT № 354771; 354773; 354775; 354777 и 354779. Редукторы Haimer доступны по запросу.

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ UNO ПОДРОБНО

Технические данные

• Повторяемость ±2 мкм и концентричность 2 мкм.
• Лазерный поискатель кромки для быстрого поиска режущей кромки инструмента.
• Постпроцессор для передачи данных на станок и редактор для адаптации интерфейса станка к устройству предварительной установки.
• Совместимо с Hoffmann Group Производство, связанное цифрой.
• Операционная система Windows 10.

Управление «Отпускание касанием» одной рукой

• Легко работать без кнопок/клавиш.
• Интеллектуальное управление датчиками для движения осей.

Прочная конструкция

• Прочная долговечная конструкция из чугуна.
• Термически оптимизированная комбинация материалов для лучшей повторяемости.

Ручная точная регулировка

• Микронная точность бесконечной точной регулировки осей X и Z для высокоточного позиционирования фрезы.
• Высококачественные стеклянные линейки Heidenhain как на оси X, так и на оси Z.

Приводимые оси

• 355020 UAF, UAFCAM – приводной шпиндель с электроприводом (ось C)
• 355020 UAD, UADCAM – полностью автоматическое измерение с приводными осями X-, Z- и C.

Вторая камера в держателе объектива

(355020 UPCAM, UAFCAM, UADCAM)

• Для измерения высоты центра вращения токарных инструментов.
• Регулируемое светодиодное освещение падающего света.

Цифровая камера

• Камера с 22-кратным увеличением.
• Регулируемое освещение падающего света для проверки режущей кромки.

Интуитивная работа на сенсорном экране размером до 24 дюймов

• Высокопроизводительный процессор с системой обработки изображений Microvision.
• Интегрированные интерфейсы USB и LAN.
• Внешняя камера для фотографирования инструментов.
• Неограниченное хранилище нулевых точек, инструментов и списков инструментов.
• Со всеми общими функциями измерения.

Ультрапрецизионный шпиндель SK50, ручной

• Вакуумное зажатие: пневматическое втягивание державок с размером ISO конусного хвостовика 50.
• Пневматическое индексирование шпинделя на 4×90° и 3×120°.
• Тормоз шпинделя, пневматический.
• Автоматически управляемый шпиндель с автофокусом и версией автоматического привода.
