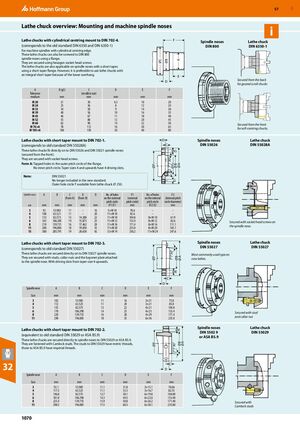

Обзор токарных патронов: Крепление и шпиндели станков

Токарные патроны с цилиндрическим центровочным креплением по DIN 702-4

(соответствует старому стандарту DIN 6350 и DIN 6350-1). Для шпинделей станков с цилиндрическим центровочным ребром. Эти токарные патроны также можно привинтить к шпинделям DIN 800 с помощью фланца. Они закреплены с помощью винтов с шестигранной головкой. Токарные патроны также применяются на шпинделях с коротким конусом, используя короткий конусный фланец. Однако предпочтительнее использовать токарные патроны со встроенным коротким конусом из-за меньшего вылета.

Размер
Допуск
средний		 A
мм		 B (g5)
мм		 C
(наименьший размер)
мм		 D
мм		 E
мм		 F
мм
M 20 21 30 6,3 10 20
M 24 25 36 8 12 24
M 33 34 50 9 14 30
M 39 40 56 10 16 35
M 45 46 67 11 18 40
M 52 55 80 12 20 45
M 60 62 90 14 22 50
M 76×6 78 112 16 30 63
M 105×6 106 150 20 40 80

Токарные патроны с коротким конусом по DIN 702-1

(соответствует старому стандарту DIN 55028A). Эти токарные патроны непосредственно устанавливаются на шпиндели DIN 55026 и DIN 55021 (закреплены спереди). Они закреплены винтами с шестигранной головкой. Форма A: нарезные отверстия на внешней делительной окружности фланца. Примечание: внутренняя делительная окружность отсутствует. Конусы размером 4 и более имеют 4 приводных паза. DIN 55021 больше не входит в новый стандарт. Внешняя окружность отверстий F доступна для токарного патрона ⌀ 250.

Размер
шпинделя		 A
мм		 B
мм		 C
(Форма A)
мм		 D
(Форма B)
мм		 D
мм		 Кол-во
отверстий на
внешней
делительной
окружности
(F1) E1		 F1
(внешняя
делительная
окружность)
мм		 Кол-во
отверстий на
внутренней
делительной
окружности
(F2) E2		 F2
(внутренняя
делительная
окружность)
мм
3 92 53,983 11 – 16 3×M 10 70,6 – –
4 108 63,521 11 – 20 11×M 10 82,6 – –
5 133 82,573 13 14,288 22 11×M 10 104,8 8×M 10 61,9
6 165 106,385 14 15,875 25 11×M 12 133,4 8×M 12 82,6
8 210 139,731 16 17,462 28 11×M 16 171,4 8×M 16 111,1
11 280 196,883 18 19,050 35 11×M 20 235,0 8×M 20 165,1
15 380 285,791 19 20,638 42 12×M 14 330,2 11×M 24 247,6

Токарные патроны с коротким конусом по DIN 702-3

(соответствует старому стандарту DIN 55027). Эти токарные патроны непосредственно крепятся на шпиндели DIN 55027. Они закреплены шпильками, гайками-воротниками и пластиной со штифтом крепления, приварной к шпинделю. С приводными пазами начиная с конусного размера 4. Наиболее распространенный тип на новых токарных станках.

Размер
шпинделя		 A
мм		 B
мм		 C
мм		 D
мм		 E
мм		 F
мм
3 102 53,985 11 16 3×21 75,0
4 112 63,525 11 20 3×21 85,0
5 135 82,575 13 22 4×21 104,8
6 170 106,390 14 25 4×23 133,4
8 220 139,735 16 28 4×29 171,4
11 290 196,885 18 35 6×36 235,0

Токарные патроны с коротким конусом по DIN 702-2

(соответствует старому стандарту DIN 55029 или ASA B5.9). Эти токарные патроны непосредственно крепятся на шпинделях DIN 55029 или ASA B5.9. Они закреплены шпильками Camlock. Шпильки по DIN 55029 имеют метрические резьбы, шпильки по ASA B5.9 имеют дюймовые резьбы.

Размер
шпинделя		 A
мм		 B
мм		 C
мм		 D
мм		 E
мм		 F
мм
3 92,1 53,985 11,1 31,8 3×15,1 70,66
4 117,5 63,525 11,1 33,3 3×16,7 82,55
5 146,0 82,575 12,7 38,1 6×19,8 104,80
6 181,0 106,390 14,3 44,5 6×23,0 133,40
8 225,4 139,735 15,9 50,8 6×26,2 171,40
11 298,5 196,885 17,5 60,3 6×30,1 235,00
