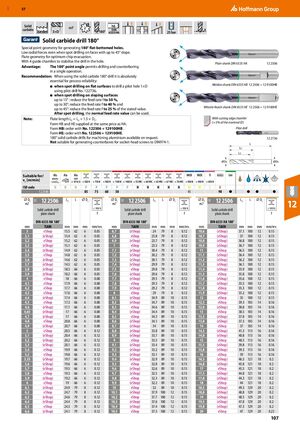

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 107
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Твердосплавное сверло с плоскодонной вершиной 180°
Стандартное исполнение с плоским дном 180°
Специальная геометрия вершины для создания плоскодонных отверстий под углом 180°. Низкие радиальные силы даже при центрировании на поверхностях с уклоном до 45°. Геометрия канавок для оптимального отвода стружки. Четыре направляющих фаски для стабилизации сверла в отверстии.
Преимущество
Угол вершины 180° позволяет выполнять сверление и зенкование в одной операции.
Рекомендация
При использовании твердосплавного сверла с углом 180° для обеспечения надежности процесса абсолютно необходимо:
- При центрировании на плоских поверхностях просверлить пилотное отверстие глубиной 1×D с помощью пилотного сверла № 122736;
- При центрировании на наклонных поверхностях: до 15° — снизить подачу f на 50%, до 30° — снизить подачу f на 40%, до 45° — снизить подачу f на 25% от указанного значения.
- После центрирования можно использовать обычное значение подачи.
Примечание: Длина канавки LC = L2 + 1,5 × DC. Формы HB и HE поставляются по той же цене, что и HA. Форма HB заказывается под № 122506 + 129100HB. Форма HE заказывается под № 122506 + 129100HE. Плоскодонные твердосплавные сверла для обработки алюминия доступны по запросу. Не подходят для создания зенковок под установочные винты DIN 974-1.
Технические характеристики
| Применимость / vc [м/мин] | ISO код N | N | N | P | P | P | P | P | H | H | H | H | H | M | M | S | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 2506 | 85 | 75 | 60 | 50 | 45 | 90 | ● |
Твердосплавное сверло 180° с цилиндрическим хвостовиком DIN 6535 HA
| ⌀ DC (мм) | Покрытие TiAlN | L2 (мм) | L (мм) | ⌀ Ds (мм) | Подача (мм/об) |
|---|---|---|---|---|---|
| 3 | eShop | 15,5 | 62 | 6 | 0,05 |
| 3,1 | (eShop) | 15,4 | 62 | 6 | 0,05 |
| 3,2 | eShop | 15,2 | 62 | 6 | 0,05 |
| 3,3 | (eShop) | 15,1 | 62 | 6 | 0,05 |
| 3,4 | (eShop) | 14,9 | 62 | 6 | 0,05 |
| 3,5 | eShop | 14,8 | 62 | 6 | 0,05 |
| 3,6 | (eShop) | 14,6 | 62 | 6 | 0,05 |
| 3,7 | (eShop) | 14,5 | 62 | 6 | 0,05 |
| 3,8 | (eShop) | 18,3 | 66 | 6 | 0,05 |
| 3,9 | (eShop) | 18,2 | 66 | 6 | 0,05 |
| 4 | eShop | 18 | 66 | 6 | 0,08 |
| 4,1 | eShop | 17,9 | 66 | 6 | 0,08 |
| 4,2 | eShop | 17,7 | 66 | 6 | 0,08 |
| 4,3 | eShop | 17,6 | 66 | 6 | 0,08 |
| 4,4 | (eShop) | 17,4 | 66 | 6 | 0,08 |
| 4,5 | eShop | 17,3 | 66 | 6 | 0,08 |
| 4,6 | (eShop) | 17,1 | 66 | 6 | 0,08 |
| 4,65 | (eShop) | 17 | 66 | 6 | 0,08 |
| 4,7 | (eShop) | 17 | 66 | 6 | 0,08 |
| 4,8 | eShop | 20,8 | 66 | 6 | 0,08 |
| 4,9 | (eShop) | 20,7 | 66 | 6 | 0,08 |
| 5 | eShop | 20,5 | 66 | 6 | 0,12 |
| 5,1 | (eShop) | 20,4 | 66 | 6 | 0,12 |
| 5,2 | (eShop) | 20,2 | 66 | 6 | 0,12 |
| 5,3 | (eShop) | 20,1 | 66 | 6 | 0,12 |
| 5,4 | eShop | 19,9 | 66 | 6 | 0,12 |
| 5,5 | eShop | 19,8 | 66 | 6 | 0,12 |
| 5,55 | (eShop) | 19,7 | 66 | 6 | 0,12 |
| 5,6 | (eShop) | 19,6 | 66 | 6 | 0,12 |
| 5,7 | (eShop) | 19,5 | 66 | 6 | 0,12 |
| 5,8 | eShop | 19,3 | 66 | 6 | 0,12 |
| 5,9 | (eShop) | 19,2 | 66 | 6 | 0,12 |
| 6 | eShop | 19 | 66 | 6 | 0,12 |
| 6,1 | (eShop) | 24,9 | 79 | 8 | 0,12 |
| 6,2 | eShop | 24,7 | 79 | 8 | 0,12 |
| 6,3 | (eShop) | 24,6 | 79 | 8 | 0,12 |
| 6,4 | (eShop) | 24,4 | 79 | 8 | 0,12 |
| 6,5 | eShop | 24,3 | 79 | 8 | 0,12 |
| 6,6 | (eShop) | 24,1 | 79 | 8 | 0,12 |
| 6,7 | (eShop) | 24 | 79 | 8 | 0,12 |
| 6,8 | eShop | 23,8 | 79 | 8 | 0,12 |
| 6,9 | (eShop) | 23,7 | 79 | 8 | 0,12 |
| 7 | eShop | 23,5 | 79 | 8 | 0,12 |
| 7,1 | (eShop) | 30,4 | 79 | 8 | 0,12 |
| 7,2 | (eShop) | 30,2 | 79 | 8 | 0,12 |
| 7,3 | (eShop) | 30,1 | 79 | 8 | 0,12 |
| 7,4 | (eShop) | 29,9 | 79 | 8 | 0,12 |
| 7,5 | eShop | 29,8 | 79 | 8 | 0,12 |
| 7,6 | (eShop) | 29,6 | 79 | 8 | 0,12 |
| 7,7 | (eShop) | 29,5 | 79 | 8 | 0,12 |
| 7,8 | eShop | 29,3 | 79 | 8 | 0,12 |
| 7,9 | (eShop) | 29,2 | 79 | 8 | 0,12 |
| 8 | eShop | 29 | 79 | 8 | 0,12 |
| 8,1 | (eShop) | 34,9 | 89 | 10 | 0,15 |
| 8,2 | (eShop) | 34,7 | 89 | 10 | 0,15 |
| 8,3 | eShop | 34,6 | 89 | 10 | 0,15 |
| 8,4 | (eShop) | 34,4 | 89 | 10 | 0,15 |
| 8,5 | eShop | 34,3 | 89 | 10 | 0,15 |
| 8,6 | (eShop) | 34,1 | 89 | 10 | 0,15 |
| 8,7 | (eShop) | 34 | 89 | 10 | 0,15 |
| 8,8 | (eShop) | 33,8 | 89 | 10 | 0,15 |
| 8,9 | (eShop) | 33,7 | 89 | 10 | 0,15 |
| 9 | eShop | 33,5 | 89 | 10 | 0,15 |
| 9,1 | (eShop) | 33,4 | 89 | 10 | 0,15 |
| 9,2 | (eShop) | 33,2 | 89 | 10 | 0,15 |
| 9,3 | (eShop) | 33,1 | 89 | 10 | 0,15 |
| 9,4 | (eShop) | 32,9 | 89 | 10 | 0,15 |
| 9,5 | eShop | 32,8 | 89 | 10 | 0,15 |
| 9,6 | (eShop) | 32,6 | 89 | 10 | 0,15 |
| 9,7 | (eShop) | 32,5 | 89 | 10 | 0,15 |
| 9,8 | eShop | 32,3 | 89 | 10 | 0,15 |
| 9,9 | (eShop) | 32,2 | 89 | 10 | 0,15 |
| 10 | eShop | 32 | 89 | 10 | 0,15 |
| 10,1 | (eShop) | 37,9 | 100 | 12 | 0,15 |
| 10,2 | eShop | 37,7 | 100 | 12 | 0,15 |
| 10,3 | (eShop) | 37,6 | 100 | 12 | 0,15 |
| 10,4 | (eShop) | 37,4 | 100 | 12 | 0,15 |
| 10,5 | eShop | 37,3 | 100 | 12 | 0,15 |
| 10,6 | (eShop) | 37,1 | 100 | 12 | 0,15 |
| 10,7 | (eShop) | 37 | 100 | 12 | 0,15 |
| 10,8 | (eShop) | 36,8 | 100 | 12 | 0,15 |
| 10,9 | (eShop) | 36,7 | 100 | 12 | 0,15 |
| 11 | eShop | 36,5 | 100 | 12 | 0,15 |
| 11,1 | (eShop) | 36,4 | 100 | 12 | 0,15 |
| 11,2 | (eShop) | 36,2 | 100 | 12 | 0,15 |
| 11,3 | (eShop) | 36,1 | 100 | 12 | 0,15 |
| 11,4 | (eShop) | 35,9 | 100 | 12 | 0,15 |
| 11,5 | eShop | 35,8 | 100 | 12 | 0,15 |
| 11,6 | (eShop) | 35,6 | 100 | 12 | 0,15 |
| 11,7 | (eShop) | 35,5 | 100 | 12 | 0,15 |
| 11,8 | eShop | 35,3 | 100 | 12 | 0,15 |
| 11,9 | (eShop) | 35,2 | 100 | 12 | 0,15 |
| 12 | eShop | 35 | 100 | 12 | 0,15 |
| 12,5 | eShop | 39,3 | 105 | 14 | 0,16 |
| 12,8 | (eShop) | 38,8 | 105 | 14 | 0,16 |
| 13 | eShop | 38,5 | 105 | 14 | 0,16 |
| 13,5 | (eShop) | 37,8 | 105 | 14 | 0,16 |
| 13,8 | (eShop) | 37,3 | 105 | 14 | 0,16 |
| 14 | eShop | 37 | 105 | 14 | 0,16 |
| 14,5 | (eShop) | 41,3 | 113 | 16 | 0,16 |
| 14,8 | (eShop) | 40,8 | 113 | 16 | 0,16 |
| 15 | eShop | 40,5 | 113 | 16 | 0,16 |
| 15,5 | (eShop) | 39,8 | 113 | 16 | 0,16 |
| 15,8 | (eShop) | 39,3 | 113 | 16 | 0,16 |
| 16 | eShop | 39 | 113 | 16 | 0,16 |
| 16,5 | (eShop) | 46,3 | 121 | 18 | 0,2 |
| 16,8 | (eShop) | 45,8 | 121 | 18 | 0,2 |
| 17 | eShop | 45,5 | 121 | 18 | 0,2 |
| 17,5 | (eShop) | 44,8 | 121 | 18 | 0,2 |
| 17,8 | (eShop) | 44,3 | 121 | 18 | 0,2 |
| 18 | eShop | 44 | 121 | 18 | 0,2 |
| 18,5 | (eShop) | 49,3 | 129 | 20 | 0,2 |
| 18,8 | (eShop) | 48,8 | 129 | 20 | 0,2 |
| 19 | (eShop) | 48,5 | 129 | 20 | 0,2 |
| 19,5 | (eShop) | 47,8 | 129 | 20 | 0,2 |
| 19,8 | (eShop) | 47,3 | 129 | 20 | 0,2 |
| 20 | eShop | 47 | 129 | 20 | 0,23 |
