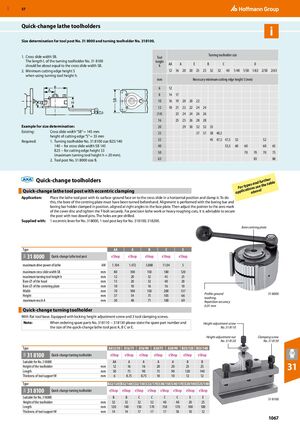

Быстросменные токарные державки

Определение размера для токарного станка No. 31 8000 и токарной державки No. 318100.

1. Ширина поперечного суппорта SB

Длина L токарной державки No. 31 8100 должна быть примерно равна ширине поперечного суппорта SB.

2. Минимальная высота режущего края S при использовании токарного резца высоты h

h (мм) AA A E B C D (1/40) D (1/50) D (1/63) D (2/50) D (2/63)
6 12
8 14 17
10 16 19 20 20 22
12 18 21 22 22 24 24
(14) 23 24 24 26 26
16 25 25 26 28 28
20 29 30 32 32 33
25 37 37 38 40,5
32 45 47,5 47,5 52 52
40 55,5 60 60 60 65
50 70 70 70 75
63 83 88

Пример определения размера:

Имеется: ширина поперечного суппорта "SB" = 145 мм, высота режущего края "S" = 33 мм

Требуется:

  1. Токарная державка No. 31 8100 размер B25/140 — 140 для ширины поперечного суппорта SB 145, B25 для высоты режущего края 33 (максимальная высота токарного резца h = 20 мм)
  2. Токарный станок No. 31 8000 размер B

Быстросменные державки

Быстросменный токарный станок с эксцентриковым зажимом

Применение: Установите быстросменный токарный станок его отшлифованной поверхностью на поперечный суппорт в горизонтальное положение и зажмите его. Отверстие центровочной плиты должно быть предварительно расточено. Выравнивание выполняется с помощью расточного стержня и держателя расточного стержня, установленного под прямым углом к лицевой пластине. Затем установите указатель на нулевую отметку диска крышки и плотно затяните болт. Для точных токарных работ или тяжелых чистовых проходов рекомендуется закрепить станок двумя штифтами. Отверстия предварительно просверлены.

Поставляется с: 1 эксцентриковый рычаг для No. 318000, 1 ключ для быстросменного токарного станка для No. 318100; 318200.

Размер
31 8000		 AA A B C E
Быстросменный токарный станок
36A eShop
Максимальная мощность привода станка 1,104 1,472 5,888 11,04 5
кВ
Максимальная ширина поперечного суппорта SB 80 100 150 180 120
мм
Максимальная высота токарного резца h 12 20 32 45 25
мм
Отверстие ⌀ головки 13 20 32 40 20
мм
Отверстие ⌀ центровочной плиты 10 10 16 16 10
мм
Ширина 70 100 150 200 137
мм
Высота 37 54 75 105 66
мм
Максимальный вылет A 30 48 71 100 69
мм

Быстросменная токарная державка

С плоским основанием инструмента. Оснащена винтом фиксации регулировки высоты и 3 винтами зажима инструмента.

Примечание: При заказе запасных частей No. 318110 − 318130 укажите номер запасной части и размер быстросменного токарного станка A, B C или E.

Размер
31 8100		 AA12/50 A16/75 A16/90 A20/75 A20/90 B25/120 B25/140
36A Быстросменная токарная державка
eShop
Подходит для No. 318000 AA A A A A B B
Высота державки 12 16 16 20 20 25 25
мм
Длина 50 75 90 75 90 120 140
мм
Толщина опоры инструмента W 6 8,75 8,75 10 10 12 12
мм
Размер
31 8100		 B32/120 B32/140 C32/150 C32/170 C40/150 C40/170 E20/100 E25/100
36A Быстросменная токарная державка
eShop
Подходит для No. 318000 B B C C C C E E
Высота державки 32 32 32 32 40 40 20 25
мм
Длина 120 140 150 170 150 170 100 100
мм
Толщина опоры инструмента W 14 14 17 17 17 18 10 12
мм
