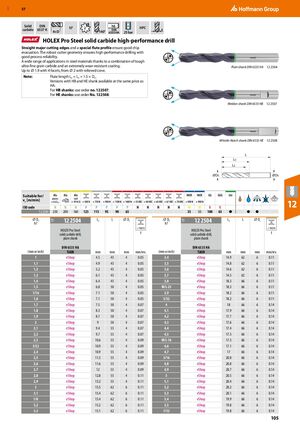

HOLEX Pro Steel — твердосплавное высокопроизводительное сверло (вариант 25 бар)
Особенности и преимущества
Прямые основные режущие кромки и специальный профиль канавок обеспечивают хороший отвод стружки. Прочная геометрия резца обеспечивает высокопроизводительное сверление с хорошей надежностью процесса.
Широкий спектр применения в стальных материалах благодаря комбинации твердого ультратонкого зернистого твердого сплава и чрезвычайно износостойкого покрытия.
До ⌀ 1,9 с 4 фасками, от ⌀ 2 с облегченным конусом.
Примечания
- Длина канавки LC = L2 + 1,5 × DC
- Версии с хвостовиком HB и HE доступны по той же цене, что и HA
- Для хвостовиков HB: используйте номер заказа 122507
- Для хвостовиков HE: используйте номер заказа 122508
Варианты исполнения
- Хвостовик DIN 6535 HA, 12 2504
- Хвостовик Weldon DIN 6535 HB, 12 2507
- Хвостовик Whistle-Notch DIN 6535 HE, 12 2508
Скорости резания [м/мин]
| Артикул | Тип материала и скорость резания | ||||||||
| 12 2504 | 250 | 200 | 160 | 125 | 115 | 95–90 | 65 | 35–30 | 100–65 |
Технические характеристики HOLEX Pro Steel, хвостовик DIN 6535 HA
| ⌀ DC (мм или дюймы) | Покрытие TiAlN | L2 (мм) | L (мм) | ⌀ Ds (мм) | f (мм/об) | ⌀ DC (мм или дюймы) | Покрытие TiAlN | L2 (мм) | L (мм) | ⌀ Ds (мм) | f (мм/об) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | eShop | 4,5 | 45 | 4 | 0,05 | 3,4 | eShop | 14,9 | 62 | 6 | 0,11 |
| 1,1 | eShop | 4,9 | 45 | 4 | 0,05 | 3,5 | eShop | 14,8 | 62 | 6 | 0,11 |
| 1,2 | eShop | 5,2 | 45 | 4 | 0,05 | 3,6 | eShop | 14,6 | 62 | 6 | 0,11 |
| 1,3 | eShop | 6,1 | 45 | 4 | 0,05 | 3,7 | eShop | 14,5 | 62 | 6 | 0,11 |
| 1,4 | eShop | 6,4 | 45 | 4 | 0,05 | 3,8 | eShop | 18,3 | 66 | 6 | 0,11 |
| 1,5 | eShop | 6,8 | 50 | 4 | 0,05 | W/L-25 | eShop | 18,3 | 66 | 6 | 0,11 |
| 1/16 | eShop | 7,1 | 50 | 4 | 0,05 | 3,9 | eShop | 18,2 | 66 | 6 | 0,11 |
| 1,6 | eShop | 7,1 | 50 | 4 | 0,05 | 5/32 | eShop | 18,2 | 66 | 6 | 0,11 |
| 1,7 | eShop | 7,5 | 50 | 4 | 0,07 | 4 | eShop | 18 | 66 | 6 | 0,14 |
| 1,8 | eShop | 8,3 | 50 | 4 | 0,07 | 4,1 | eShop | 17,9 | 66 | 6 | 0,14 |
| 1,9 | eShop | 8,7 | 50 | 4 | 0,07 | 4,2 | eShop | 17,7 | 66 | 6 | 0,14 |
| 2 | eShop | 9 | 50 | 4 | 0,07 | 4,3 | eShop | 17,6 | 66 | 6 | 0,14 |
| 2,1 | eShop | 9,4 | 55 | 4 | 0,07 | 4,4 | eShop | 17,4 | 66 | 6 | 0,14 |
| 2,2 | eShop | 9,7 | 55 | 4 | 0,07 | 4,5 | eShop | 17,3 | 66 | 6 | 0,14 |
| 2,3 | eShop | 10,6 | 55 | 4 | 0,09 | W/L-16 | eShop | 17,3 | 66 | 6 | 0,14 |
| 3/32 | eShop | 10,9 | 55 | 4 | 0,09 | 4,6 | eShop | 17,1 | 66 | 6 | 0,14 |
| 2,4 | eShop | 10,9 | 55 | 4 | 0,09 | 4,7 | eShop | 17 | 66 | 6 | 0,14 |
| 2,5 | eShop | 11,3 | 55 | 4 | 0,09 | 3/16 | eShop | 20,8 | 66 | 6 | 0,14 |
| 2,6 | eShop | 11,6 | 55 | 4 | 0,09 | 4,8 | eShop | 20,8 | 66 | 6 | 0,14 |
| 2,7 | eShop | 12 | 55 | 4 | 0,09 | 4,9 | eShop | 20,7 | 66 | 6 | 0,14 |
| 2,8 | eShop | 12,8 | 55 | 4 | 0,11 | 5 | eShop | 20,5 | 66 | 6 | 0,14 |
| 2,9 | eShop | 13,2 | 55 | 4 | 0,11 | 5,1 | eShop | 20,4 | 66 | 6 | 0,14 |
| 3 | eShop | 15,5 | 62 | 6 | 0,11 | 5,2 | eShop | 20,2 | 66 | 6 | 0,14 |
| 3,1 | eShop | 15,4 | 62 | 6 | 0,11 | 5,3 | eShop | 20,1 | 66 | 6 | 0,14 |
| 1/8 | eShop | 15,4 | 62 | 6 | 0,11 | 5,4 | eShop | 19,9 | 66 | 6 | 0,14 |
| 3,2 | eShop | 15,2 | 62 | 6 | 0,11 | 5,5 | eShop | 19,8 | 66 | 6 | 0,14 |
| 3,3 | eShop | 15,1 | 62 | 6 | 0,11 | 7/32 | eShop | 19,8 | 66 | 6 | 0,14 |
