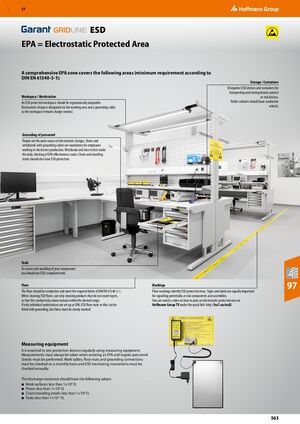

Производственная мебель и системы хранения Hoffmann Group 2026 - страница 563

Предыдущая страница Следующая страница

Навигация

РЭС и защищенные от электростатики зоны

ПЭЗ = Защищенная от электростатики зона

Комплексная зона ПЭЗ охватывает следующие области (минимальные требования согласно DIN EN 61340-5-1):

Рабочее место / рабочая станция

Защищенное от электростатики рабочее место должно быть эргономичным и адаптивным. Электростатический заряд рассеивается через рабочую область и кабель заземления, поэтому рабочее место остается электрически нейтральным.

Заземление персонала

Люди — основной источник электростатических зарядов. Обувь и браслеты с кабелями заземления обязательны для сотрудников, работающих в производстве электроники. Тестеры браслетов и обуви облегчают ежедневную проверку эффективности ПЭЗ. Стулья и табуреты также должны иметь защиту от РЭС.

Инструменты

Для безопасной работы с компонентами следует использовать инструменты, соответствующие стандартам РЭС.

Пол

Пол должен быть проводящим и соответствовать требуемым пределам DIN EN 61340-5-1. При очистке полов ПЭЗ используйте только чистящие средства, которые не создают слоев, чтобы значения проводимости оставались в желаемом диапазоне. Если в качестве ПЭЗ оборудованы только отдельные рабочие станции, могут быть установлены коврики или плитки ПЭЗ с заземлением, но они должны быть четко обозначены.

Хранение / контейнеры

Диссипативные полки и контейнеры ПЭЗ для транспортировки и хранения устройств защищают устройства, подверженные риску. Роликовые шкафы должны иметь проводящие колеса.

Маркировка

Маркировка пола определяет защищенные от электростатики зоны. Знаки и этикетки одинаково важны для обозначения потенциально подверженных риску компонентов и узлов.

Измерительное оборудование

Необходимо регулярно проверять устройства защиты с помощью измерительного оборудования. Измерения должны всегда проводиться при входе в ПЭЗ, и должны выполняться регулярные проверки персонала. Рабочие столы, коврики и кабели заземления должны проверяться ежемесячно, а приборы контроля РЭС должны проверяться ежегодно.

Сопротивление разряда должно иметь следующие значения:

  • Рабочие поверхности: менее 1×10⁹ Ом
  • Полы: менее 1×10⁹ Ом
  • Стулья/табуреты: менее 1×10⁹ Ом
  • Инструменты: менее 1×10¹² Ом
