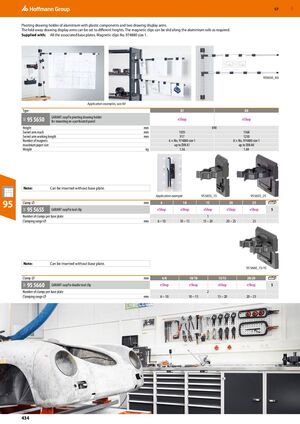

Поворотный держатель чертежей
Поворотный держатель чертежей из алюминия с пластиковыми компонентами и двумя вращающимися рукавами для отображения чертежей. Складывающиеся рукава отображения могут устанавливаться на различные высоты. Магнитные зажимы можно перемещать вдоль алюминиевых направляющих по мере необходимости.
Поставляется с: Все соответствующие базовые пластины. Магнитные зажимы № 974880 размер 1.
| Параметр | A1 | A0 |
|---|---|---|
| 95 5650 – GARANT easyFix поворотный держатель чертежей для монтажа на перфорированную панель | Доступен | Доступен |
| Высота (мм) | 890 | |
| Радиус доступа поворотного рукава (мм) | 1035 | 1368 |
| Рабочая длина поворотного рукава (мм) | 917 | 1250 |
| Количество магнитов | 6 × № 974880 размер 1 | 8 × № 974880 размер 1 |
| Максимальный размер бумаги | до DIN A1 | до DIN A0 |
| Вес (кг) | 1,56 | 1,84 |
Инструментальный зажим
Примечание: Может быть вставлен без базовой пластины.
| Диаметр зажима (мм) | 6 | 10 | 15 | 20 | 25 |
|---|---|---|---|---|---|
| 95 5655 – GARANT easyFix инструментальный зажим | Доступен | Доступен | Доступен | Доступен | Доступен |
| Количество зажимов на базовую пластину | 1 | ||||
| Диапазон зажима (мм) | 6–10 | 10–15 | 15–20 | 20–25 | 25 |
Двойной инструментальный зажим
Примечание: Может быть вставлен без базовой пластины.
| Диаметр зажима (мм) | 6/6 | 10/10 | 15/15 | 20/20 |
|---|---|---|---|---|
| 95 5660 – GARANT easyFix двойной инструментальный зажим | Доступен | Доступен | Доступен | Доступен |
| Количество зажимов на базовую пластину | 2 | |||
| Диапазон зажима (мм) | 6–10 | 10–15 | 15–20 | 20–25 |
