Размеры кабинетов (мм)
| 24×24 G | 30×24 G | 40×24 G | 24×28 G | 30×28 G | 40×28 G | 50×28 G | 60×28 G |
| 600×600 | 750×600 | 1000×600 | 600×700 | 750×700 | 1000×700 | 1250×700 | 1500×700 |

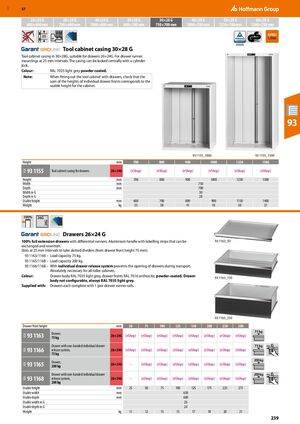

Корпус инструментального шкафа 30×28 G
Корпус инструментального шкафа 30×28 G, подходящий для ящиков 26×24 G. Для установки направляющих ящиков через каждые 25 мм. Корпус может быть заблокирован в центре цилиндрическим замком.
Цвет: RAL 7035 светло-серый с порошковым покрытием.
Примечание: При комплектации инструментального шкафа ящиками убедитесь, что сумма высот отдельных передних частей ящиков соответствует полезной высоте шкафа.
| Высота (мм) | 700 | 800 | 900 | 1000 | 1250 | 1500 |
|---|---|---|---|---|---|---|
| Корпус инструментального шкафа для ящиков 93 1155, 9GK | ||||||
| Размер ящиков | 26×24G | eShop | eShop | eShop | eShop | eShop |
| Параметр | Единица | |
|---|---|---|
| Высота | мм | 700 / 800 / 900 / 1000 / 1250 / 1500 |
| Ширина | мм | 750 |
| Глубина | мм | 700 |
| Ширина в G | 30 | |
| Глубина в G | 28 | |
| Полезная высота | мм | 600 / 700 / 800 / 900 / 1150 / 1400 |
| Вес | кг | 35 / 38 / 41 / 43 / 50 / 57 |
Ящики 26×24 G
Ящики с 100% выдвижением и дифференцированными направляющими. Алюминиевая ручка со сменяемыми и переписываемыми полосками для обозначения. Пазы через каждые 25 мм для установки пазовых разделителей (начиная с высоты передней части ящика 75 мм).
- 93 1163/1166 – Грузоподъемность 75 кг.
- 93 1165/1168 – Грузоподъемность 200 кг.
- 93 1166/1168 – С системой индивидуального освобождения ящика, предотвращает открытие ящиков во время транспортировки. Абсолютно необходимо для всех мобильных шкафов.
Цвет: корпус ящика RAL 7035 светло-серый, фасады ящиков RAL 7016 антрацит, порошковое покрытие. Корпус ящика не поддается настройке, всегда RAL 7035 светло-серый.
Поставляется с: каждый ящик в комплекте с 1 парой направляющих ящика.
| Высота передней части ящика (мм) | 50 | 75 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|
| Ящик 93 1163, 9GK (75 кг) | ||||||||
| Размер | 26×24G, eShop | |||||||
| Ящик с одноручной системой индивидуального освобождения 93 1166, 9GK (75 кг) | ||||||||
| Размер | 26×24G, eShop | |||||||
| Ящик 93 1165, 9GK (200 кг) | ||||||||
| Размер | 26×24G, – | eShop | ||||||
| Ящик с одноручной системой индивидуального освобождения 93 1168, 9GK (200 кг) | ||||||||
| Размер | 26×24G, – | eShop | ||||||
| Параметр | Единица | |
|---|---|---|
| Полезная высота | мм | 25 / 50 / 75 / 100 / 125 / 175 / 225 / 275 |
| Полезная ширина | мм | 650 |
| Полезная глубина | мм | 600 |
| Полезная ширина в G | 26 | |
| Полезная глубина в G | 24 | |
| Вес | кг | 11 / 12 / 15 / 15 / 17 / 18 / 20 / 21 |
