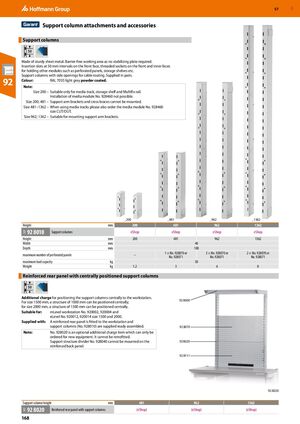

Насадки и аксессуары поддерживающей колонны
Опорные колонны
Выполнены из прочной листовой стали. Беспрепятственная рабочая зона, не требуется стабилизирующая пластина. Прорези вставок с интервалом 50 мм на передней грани, резьбовые втулки на передней и внутренних гранях для крепления других модулей, таких как перфорированные панели, полки хранения.
Опорные колонны с боковыми отверстиями для прокладки кабелей. Поставляются попарно.
Цвет: RAL 7035 светло-серый, порошковое покрытие.
Примечание:
- Размер 200 – подходит только для мультимедийной направляющей, полки хранения и рельса Multifix. Установка мультимедийного модуля № 928460 невозможна.
- Размер 200, 481 – кронштейны поддерживающих кронштейнов и перекрёстные стяжки не могут быть установлены.
- Размер 481–1362 – при использовании мультимедийных направляющих также заказать мультимедийный модуль № 928460 размер CUT/OUT.
- Размер 962, 1362 – подходит для монтажа кронштейнов поддерживающих кронштейнов.
| Артикул | Описание | Размер 200 (мм) | Размер 481 (мм) | Размер 962 (мм) | Размер 1362 (мм) |
|---|---|---|---|---|---|
| 92 8010 | Опорные колонны | eShop | eShop | eShop | eShop |
| Высота (мм) | 200 | 481 | 962 | 1362 | |
| Ширина (мм) | 40 | ||||
| Глубина (мм) | 100 | ||||
| Макс. кол-во перфорированных панелей | – | 1 × № 928070 или № 928071 | 2 × № 928070 или № 928071 | 2 × № 928070 или № 928071 | |
| Макс. грузоподъёмность (кг) | 50 | ||||
| Вес (кг) | 1.2 | 3 | 6 | 8 | |
Усиленная задняя панель с центрально расположенными опорными колоннами
Дополнительная плата за расположение опорных колонн центрально к рабочей станции. Для размера 1500 мм структура размером 1000 мм может быть расположена центрально; для размера 2000 мм – размером 1500 мм.
Подходит для: рабочие станции mLevel № 920002, 920004 и eLevel № 920012, 920014 размер 1500 и 2000.
Поставляется с: усиленная задняя панель устанавливается на рабочую станцию и опорные колонны (№ 928010) поставляются в готовом виде.
Примечание: № 928020 является дополнительной платой, которая может быть заказана только для нового оборудования. Её нельзя установить на существующие системы. Разделитель структуры поддержки № 928040 не может быть установлен на усиленную заднюю панель.
| Артикул | Описание | Размер 481 (мм) | Размер 962 (мм) | Размер 1362 (мм) |
|---|---|---|---|---|
| 92 8020 | Усиленная задняя панель с опорными колоннами | (eShop) | (eShop) | (eShop) |
